[9975] 질의답변(9955)_배선설비(KS C IEC 60364-5-52)저감계수 적용 보완 질의
질의분야 : KEC > 전기 > 저압배선
표제와 관련하여 질의(9955)에 대한 답변에 감사를 드리오며, 아래와 같이 보완 질의를 드리오니 확인하여 주시면 감사하겠습니다.
● 협회의 답변내용
" KS C IEC 60364-5-52의 표 B.52.17 (비고5)의 내용은 집합이 n개의 단심케이블로 이루어질 때 3상일 경우 n/3을 회로수로 적용하라는 의미 로 사료됩니다. 따라서, 귀하의 경우 A,B,C 각 상당 4조의 케이블로 구성되어 있으므로 n = 12 이며 회로수는 12/3 으로 하여 4회로로 적용하여야 합니다 (질의 1, 2)"
● 보완질의 내용

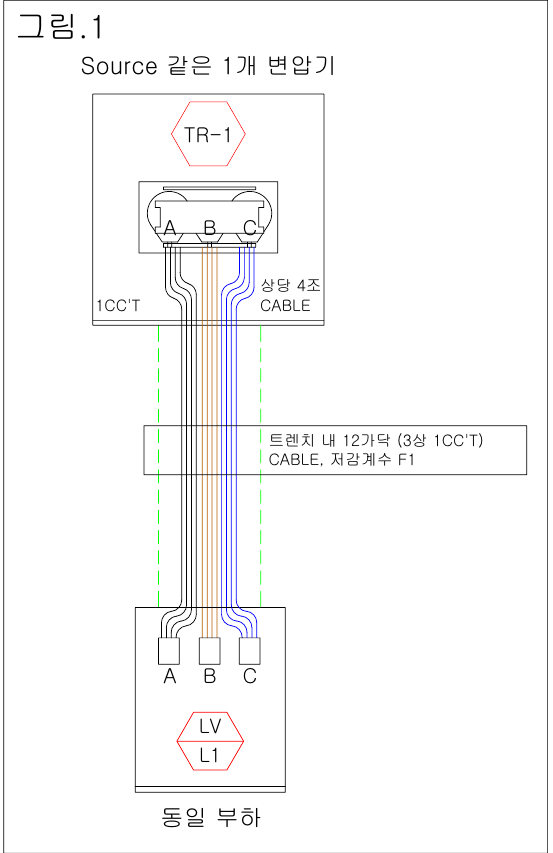

질의 했던 내용은 그림1의 개념으로 한개 변압기 3상 1cc't(회로) A, B, C상 각각의 단심케이블 240sq x 4조가 트렌치 포설구간을 통과할때의 저감 계수 F1에 대한 문의 내용 이었으며, 답변 내용은 집합저감계수 n=12로 적용해서 12/3(상)=4cc't(회로) 적용해야 한다는 내용입니다.

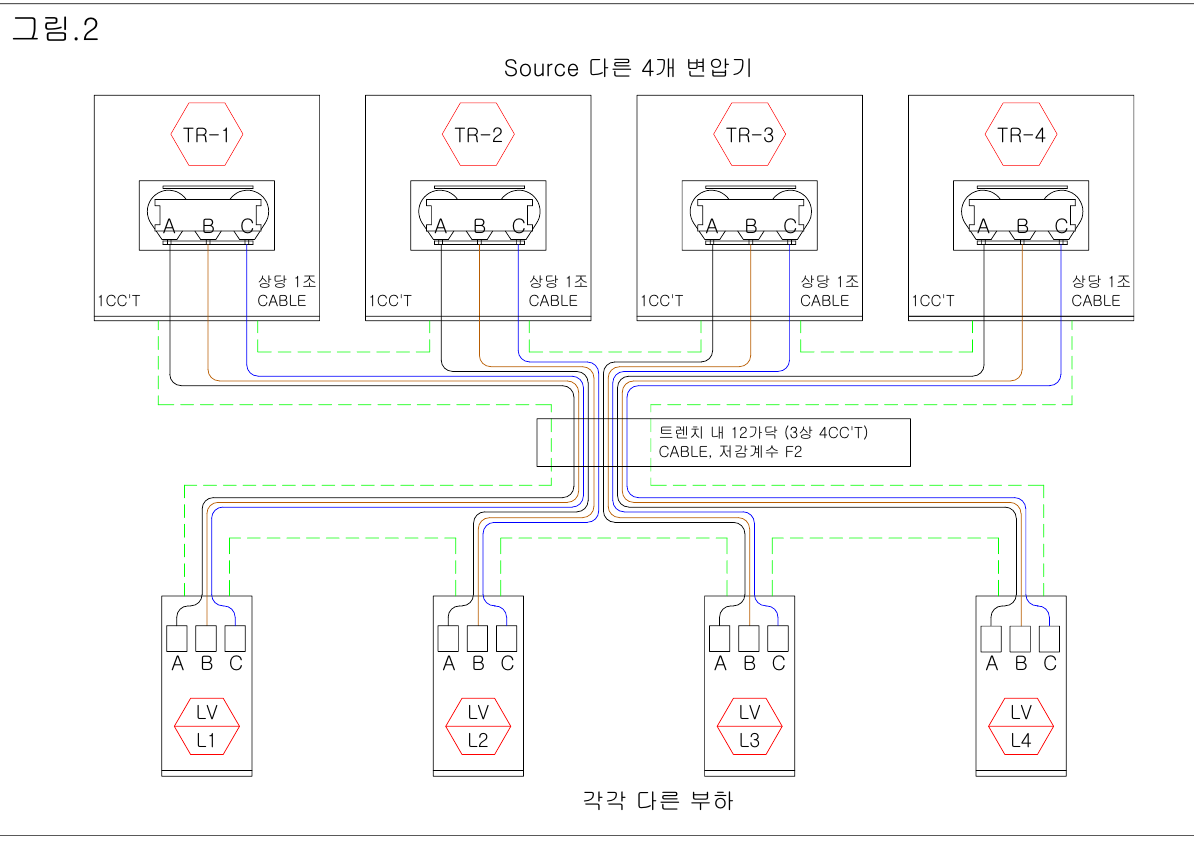

이 개념이라면 그림 2와 같이 각각 다른 source의 4개 변압기 각상 A, B, C 3상 1cc't(회로) 240sq x 1조 4회선 선로가 트렌치에 포설되는 경우와 같다고 할수 있는데 그림 2의 포설은 source가 다른 별개의 전원 4회선 포설로 저감계수 F2는 그림1의 저감계수 F1과 같지 않다고 볼수있습니다. 왜냐하면 그림1은 동일 source이고 각상에서 4조 케이블로 포설되므로 4회선이 아닌 1회선으로 적용해야한다고 사료되나, 답변 내용은 4개의 별도 source 변압기나 1개의 변압기나 source에 상관없이 케이블전체 조수가 12조면 4회로로 적용해야 하는 것으로 이해되어 불합리한 부분이 있습니다. 결론적으로 그림 1과 그림2와 같은 포설시 트렌치내 적용되는 저감계수가 동일하게 적용되는지 보완질의를 드리오니 확인하신후 답변을 부탁드립니다. 감사합니다.
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하의 질의에 아래와 같이 답변드립니다.
2. 귀하께서 질의에 첨부한 (그림 1)은 같은 부하에 전력을 공급하는 회로이나 (그림 2)는 서로 다른 부하에 전력을 공급하는 회로로 보입니다. KS C IEC 60364-5-52의 표 B.52.17에서 제시한 저감계수는 해당 표 [비고 1]에서 같은 부하에 전력을 공급하는 동일 집합에 속한 케이블에 적용할 수 있다고 설명하고 있습니다.
3. 그러나, (그림 2)와 같은 서로 다른 부하에 전력을 공급하는 회로의 저감계수는 KEC 나 KS C IEC 60364-5-52에서 별도로 제시하고 있지 않습니다. 이 경우의 케이블 허용전류는 KEC 232.5.2의 2에 따라 KS C IEC 60287 시리즈에서 규정한 방법, 시험 또는 방법이 정해진 경우 승인된 방법을 이용한 계산을 통해 결정할 수 있음을 알려드립니다. 끝.
