[9955] 배선설비(KS C IEC 60364-5-52) 저감계수 적용
질의분야 : 기술기준 > 전기 > 저압배선
● 질의배경
-3상 변압기 A, B, C에 상당 각각 단심 케이블 240Sqmm x 4조로 결선되어
트렌치내 포설되는 경우 KS C IEC 60364-5-52 저감계수 적용관련입니다.
● 질의내용

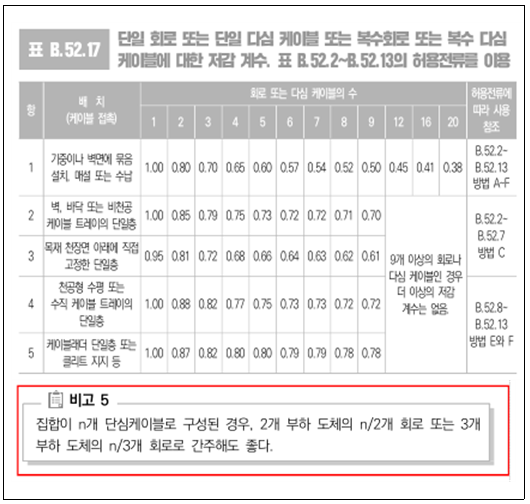

- KS C IEC 60364-52-52 표B.52.17 비고 5 내용
☞ 집합(Group) n은 IEC Standard B.52.4에서 “인체와 접촉되지 않는 나전 선이 아닌 다수의 절연전선 혹은 케이블은 같은 집합(Group)내에 설치되며,
집합 저감계수는 표B.52.17 및 B.52.19를 적용해야 한다.”고 기술되어 있으므로 One Circuit(3상) 각 상당 4조는 같은 집합(Group)으로 정의되어
n은 4가 되는것이 맞는지 문의를 드립니다.
☞ 또한 3상 변압기 각 상당 240Sqmm x 4조는 상기표 비고5에서 3개 부하도체, 즉 3상3 선식 도체의 n/3개 회로로 간주해도 좋다고 했으므로
집합(Group) n은 4로 적용하여 n/3은 4/3 = 1.3개 회로로 해석해도 되는지 입니다.

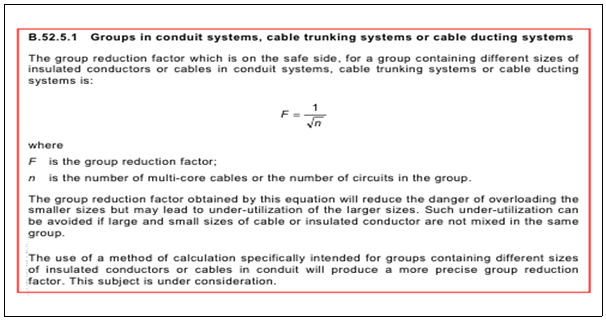

☞위의 해석이 맞다면, 따라서 EC 60364-5-52 저감계수 산출방법은 아래 식에 따라서
저감계수 0.87을 적용해도 무방한지 3가지 질의에 답변을 해주시면 대단히 감사하겠습니다.
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하의 질의에 아래와 같이 답변드립니다.
2. KS C IEC 60364-5-52의 표 B.52.17 (비고5)의 내용은 집합이 n개의 단심케이블로 이루어질 때 3상일 경우 n/3을 회로수로 적용하라는 의미로 사료됩니다. 따라서, 귀하의 경우 A,B,C 각 상당 4조의 케이블로 구성되어 있으므로 n = 12 이며 회로수는 12/3 으로 하여 4회로로 적용하여야 합니다 (질의 1, 2).
3. KS C IEC B.52.5.1의 내용은 전선관, 케이블트렁킹 또는 케이블덕트에서 다른 사이즈의 절연전선이나 케이블이 포함된 경우의 그룹 저감계수 이므로 귀하의 경우는 해당이 안될 것으로 판단됩니다 (질의 3). 끝.
