[9943] 전선 전선관, 격벽 없이 배선
질의분야 : KEC > 전기 > 저압배선

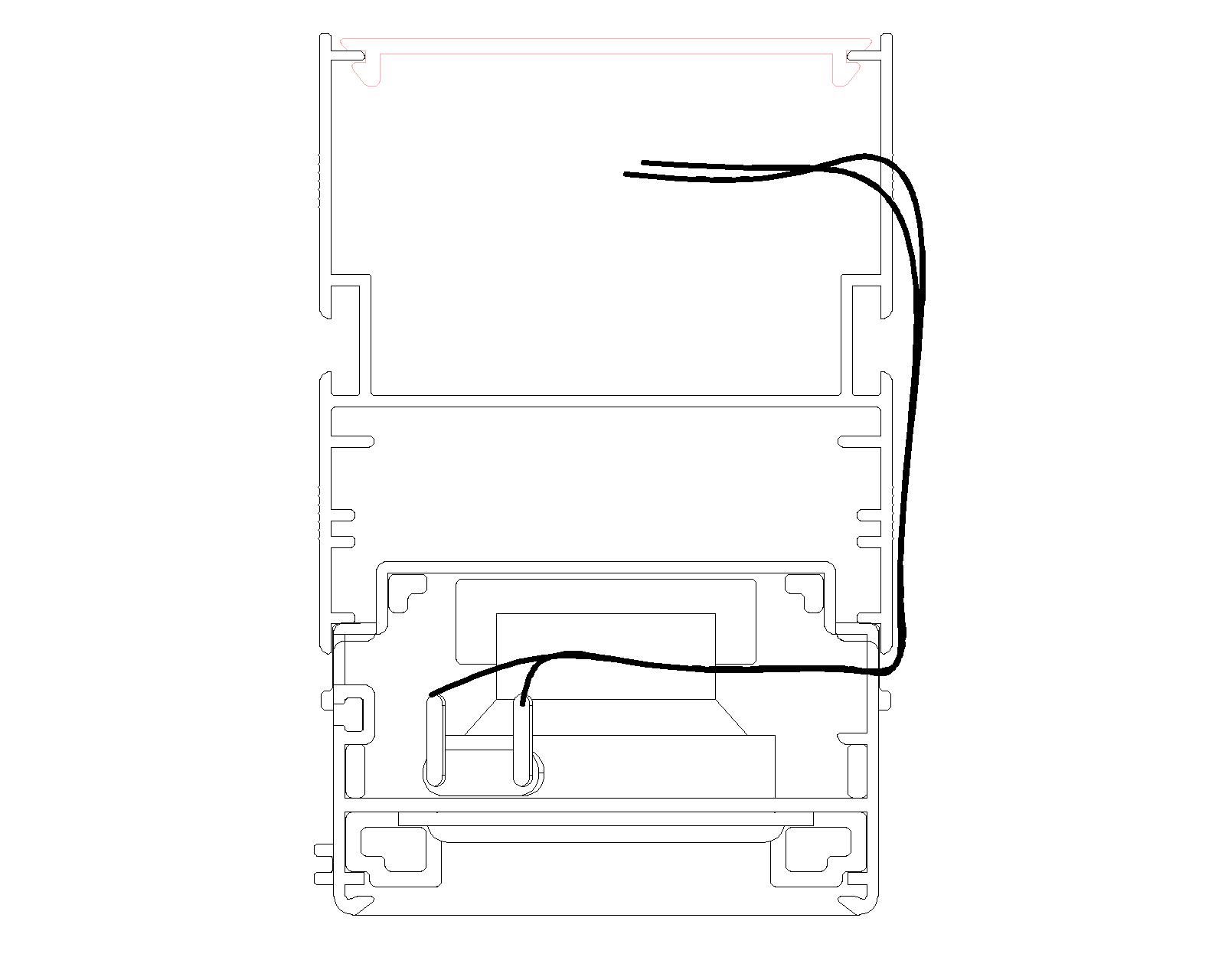

그림과 같이 절연 또는 내연 피복으로 감싸진 전선이 전선관, 격벽 없이 외벽 밖에서 구멍을 통해 몰드바 밖으로 빠져 나갔다가 다시 레이스웨이로 들어가는 구조입니다. 외부를 통해 들어가는 구조가 내화배선 규정에 위배 되는지 확인 부탁 드립니다. 해당설비는 지하 주차장에 설치 됩니다.
또한 외부로 통하지 않고 몰드바 내부에 격벽 또는 전선관을 삽입하여 레이스 웨이로 수직으로 이동 시키는 방법은 211.4.3 고장보호를 위한 요구사항 라. 에 적합 한지 확인 부탁드립니다. (격벽 및 전선관 재질 알류미늄, sus)
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하의 질의에 아래와 같이 답변드립니다.
2. 한국전기설비규정(KEC) 232.31.3에 따라 레이스웨이는 금속덕트에 준하여 적용이 가능하며, 이에 따라 금속덕트 안에 먼지가 침입하지 아니하도록 시설해야합니다. 보다 자세한 내용은 KEC 232.31을 참고하시기 바랍니다. 전기 배선부분의 시설기준은 한국전기설비규정(KEC) 230에서 규정하고 있으니 이를 참고하시어 전기설비 시공전문가에 문의하시기 바랍니다. 끝.
