[9919] 전압강하계산시 K:전기방식에 따른 계수 관련 문의
질의분야 : KEC > 전기 > 저압배선
고생이 많으십니다
전압강하계산 관련하여 아래사항 질의드립니다

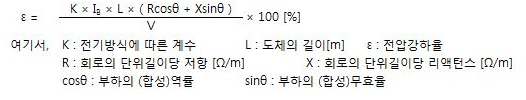

1-1. KECG 1702A-2020
K 계수 :

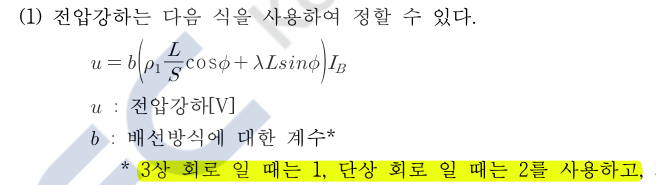

1-2. KEC 핸드북
1-3. 1-1 과 1-2 의 계산식 삼상 계수 값이 틀린이유가 무엇인지요?
1-4. 계산서 작성시 1-1로 작성해도 문제가 없는지요??
2. 전압강하 직류식 계산시 3상 4선식의 경우 전압강하율 전압을 220V으로 나누었으나
KECG 1702A-2020 교류식은 380V로 나누게 되었있는데 이유가 무엇인지요??
감사합니다
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며 귀하의 질의에 아래와 같이 답변드립니다.
2. KECG 1702A-2020의 전압강하 계산식은 일반적인 전압강하 계산식이므로 3상의 경우 √3 을 곱해서 계산하고 있습니다. KEC 핸드북 p.317의 계산식에서 계수 b를 3상일 경우 1을 적용하고 있는데, 이는 KS C IEC 60364-5-52의 부속서 G 에서 인용한 수식으로 상전선과 중성선간 전압을 가정할 때의 계수입니다. 따라서, 핸드북 계산식에서 계수 b는 상전선과 상전선간의 전압으로 적용시에는 계수 b를 √3 으로 적용하시기 바랍니다(대한전기협회 홈페이지 Q&A 9503. 참조) (질의 1-3).
3. KECG 1702A-2020은 감전 및 과전류보호 설계방법에 관한 예시이므로 과전류보호 관련 설계시 참고하시기 바랍니다 (질의 1-4)
4. 귀하의 질의의 요지에 대해 자세히 알 수 없으나, 전압강하율은 정격전압에 대한 전압강하의 비율이므로 사용전압의 정격이 220V일 경우 220으로 나누고 380V일 경우 380으로 나누는 것으로 판단됩니다 (질의 2). 끝.
