[9869] 분기되는 부하 전압강하 거리 잡을 때 기준 관련
질의분야 : KEC > 전기 > 저압배선
분기되는 부하 전압강하 거리 잡을 때 기준 관련해서 여쭤봅니다

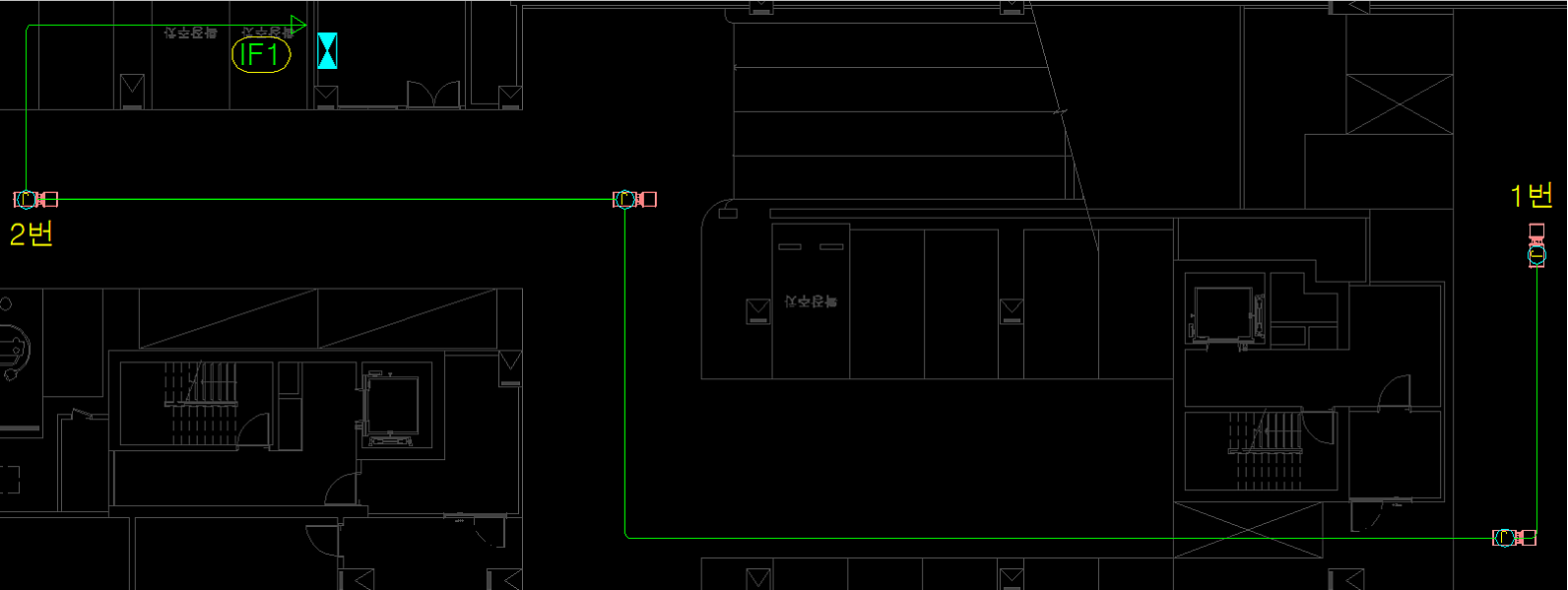

사진에 보면 유인휀이 HFIX 4SQ 전선으로 연결 연결해서 동력 분전반으로 귀로 되는데
전압강하 거리를 1번, 2번중에 어떤걸로 잡아야 하는지 기준이 애매해서요
조언좀 구하고 싶습니다
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하의 질의에 아래와 같이 답변드립니다.
2. 질의의 내용이나 첨부하신 도면의 의미에 대해 알 수 없으나, 전기회로의 어떤지점에서의 전압강하는 정해진 지점을 기준으로 계산한 값입니다. 즉, 저압수전의 경우 KEC 핸드북 p.318에 의해 계량기 2차측 단자부터 해당 지점까지의 전압강하를 의미합니다.
3. 따라서, 귀하께서 회로의 어떤지점에서의 전압강하를 구하고자 한다면 계량기 2차측부터의 거리를 측정해서 산정하시기 바랍니다. 끝.
※ KEC 핸드북 ☞ https://kec.kea.kr/sub_tech/regulation_book4.php
