[9705] 발전기 장비 기초 패드관련 질의
질의분야 : 기술기준 > 전기 > 배전설비
발전기 패드 설치 기준에 대해 문의드리고자 합니다.
발전기 설치시 내진스토퍼, 내진 앙카, 방진스프링 등 내진과 방진에 대한 구조물이 패드 위에 설치되는데 아래 항목들에 대한 사항이 있는지 질의드립니다.
1. 발전기 패드 하부 방진고무판 설치는 내진구조에 영향을 주는 구조물인지? - 첨부#1 발전기 패드 상세도 참조
2. 발전기 패드 설치 시 1번 항목의 패드 하부 방진고무판 설치, 패드 내 철근배근 방식이나 특정 시공방식 등 발전기 패드에 대한 법적, 규정적 제한사항이 있는지
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영합니다.

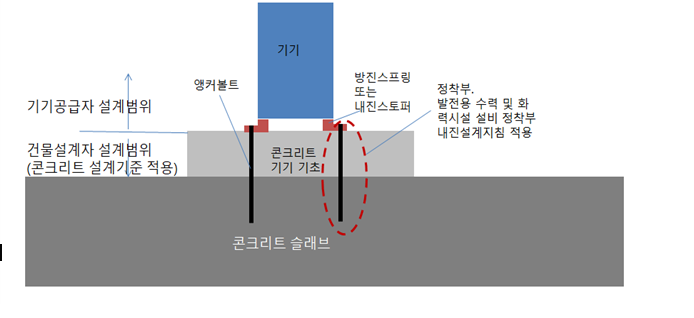

2. 기기기초 설계와 관련하여 일반적으로 기기공급자, 설계자의 역무 범위 및 적용하는 기술기준은 아래 그림과 같습니다. 이와 관련하여 우리협회에서 발행한 관련지침(KECG)은 아래 그림에서 설비의 정착부 설계에 한정하여 적용되는 내용이므로 질의에 대해 자세한 답변이 어렵습니다. 따라서 귀하의 질의는 기기공급자 또는 설계자에게 문의하시는게 바람직한 것으로 사료됩니다. 끝.
