[9702] KEC 접지도체의 전기적 연속성 관련 문의
질의분야 : KEC > 전기 > 배전설비
안녕하세요.
배전반 제작업체 설계담당자 입니다.
KEC 접지도체의 전기적 연속성 관련 문의드립니다.
KEC 142.3.2 보호도체
3. 보호도체의 전기적 연속성은 다음에 의한다.
(3) 보호도체를 접속하는 나사는 다른 목적으로 겸용해서는 안 된다.
상기내용의 해석에서 아래와 같이 했을때 연속성 확보로 볼수 있는지 문의 드립니다.

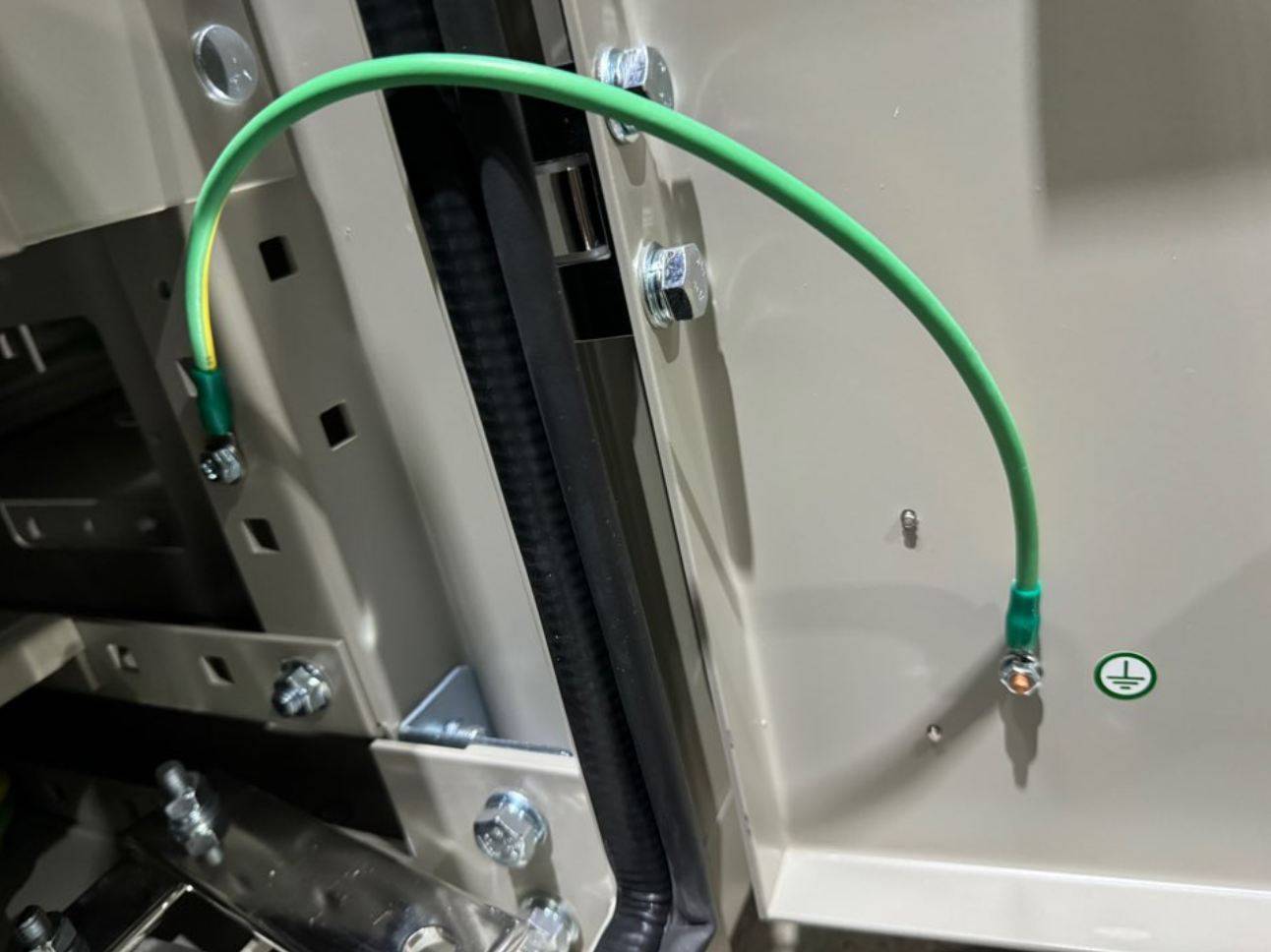

DOOR의 경우 외함 BODY와 접지 케이블로 아래 사진1 과 같이
접지를 위한 볼트를 설치하여 케이블로 전기적 연속성을 확보 하였습니다.
(사진1)

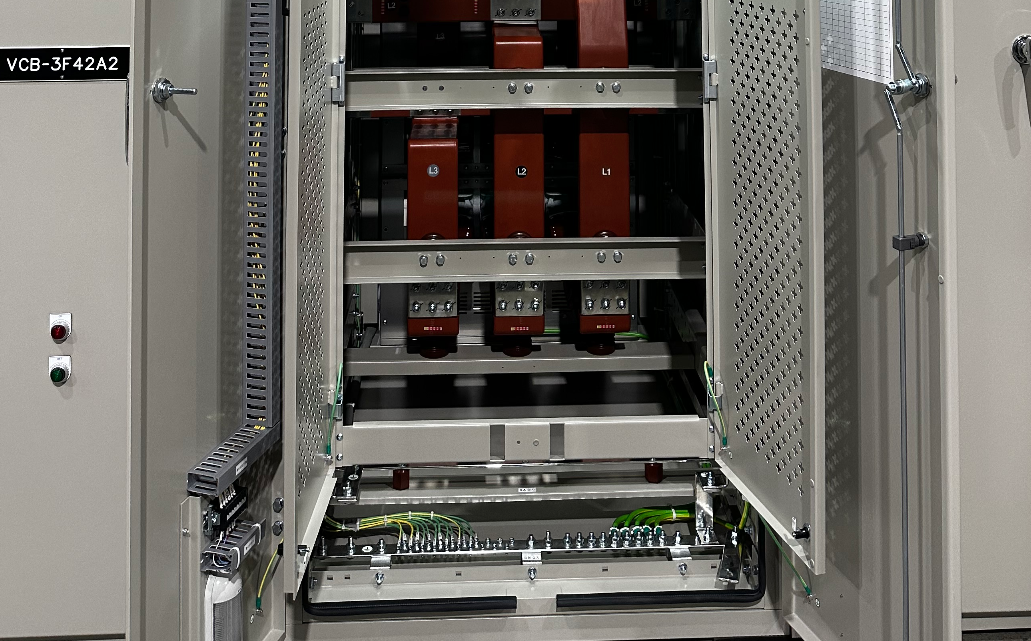

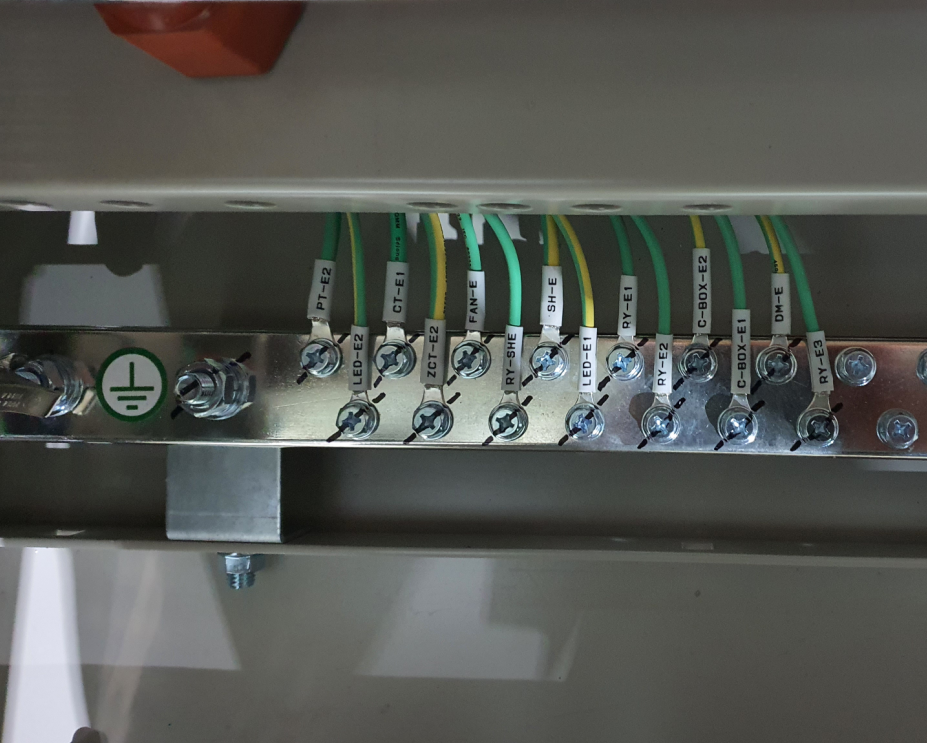

그리고 외함에는 아래 사진2와 같이 접지모선으로 각기기등의 접지와 외함접지를
통해 보호하고 있습니다.
(사진2)

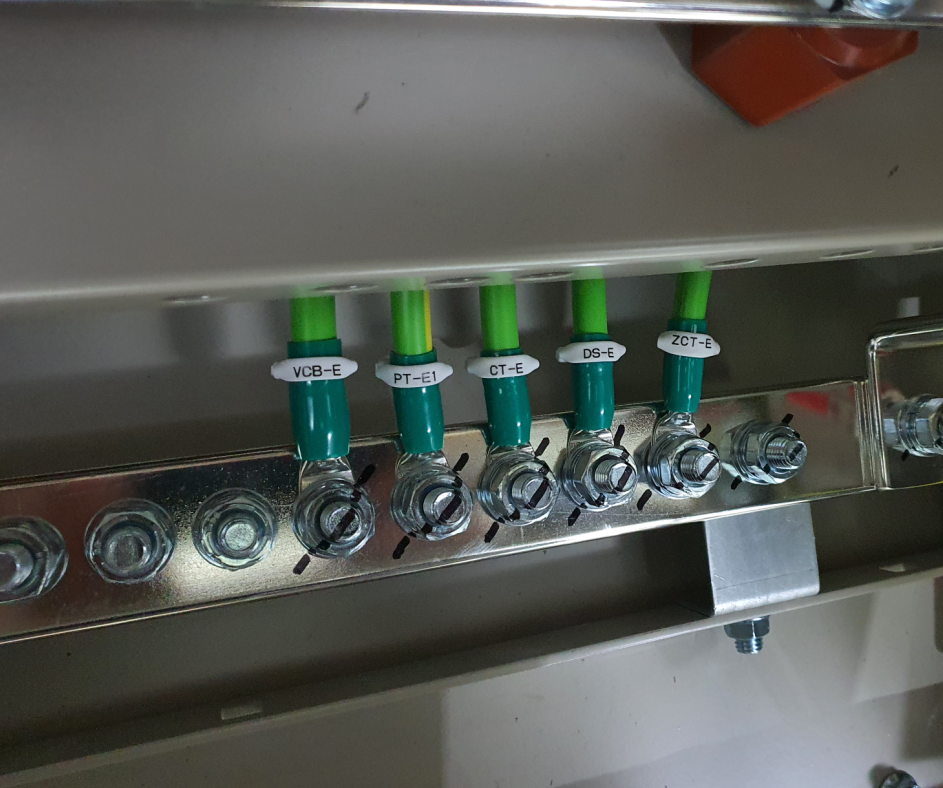

기기별 기기외함접지는 아래 사진3과 같이 하고 있습니다.
(사진3)
아래 사진4 와 같이 배전반 외함의 내부 철 구조물의 경우 각 부품들이
도장이 되어 조립식으로 조립됩니다.
배전반 안에 있는 모든 철구조물 들을 별도 접지로 연결은 어렵습니다.

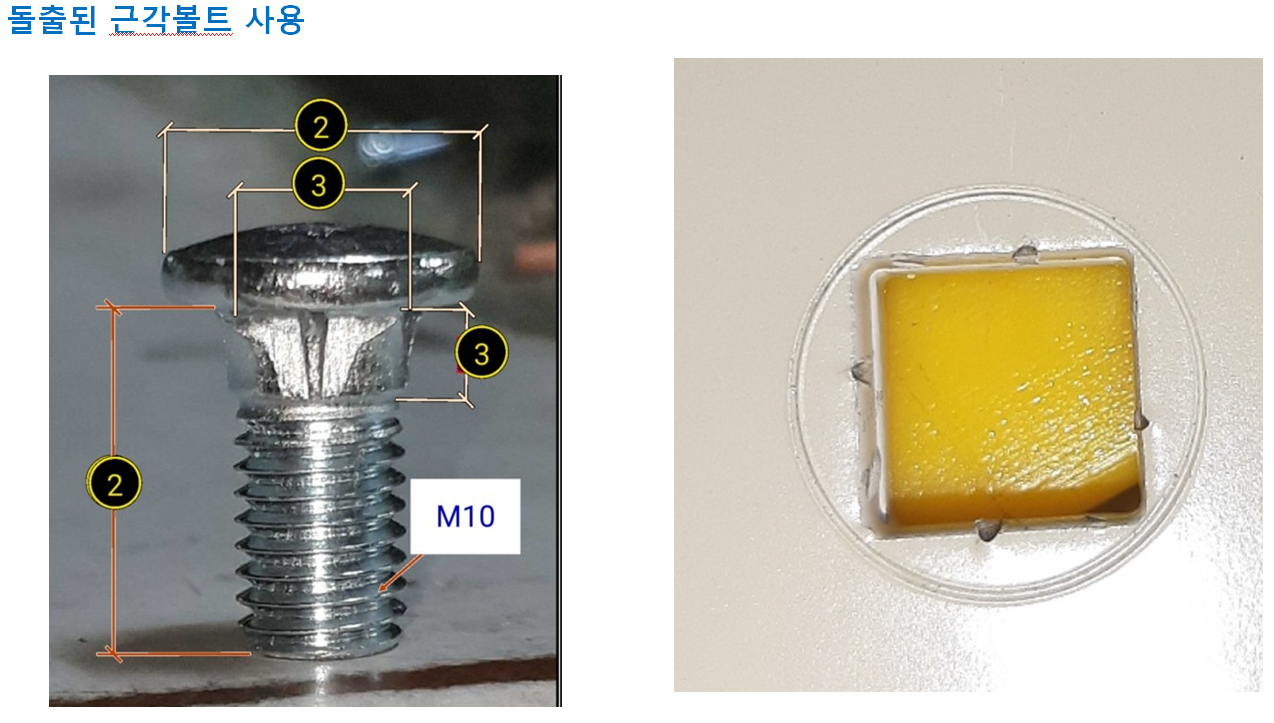

아래 사진4 과 같은 돌기가 있는 볼트로 조임을 하여 고정 됩니다.
(사진4)
(사진5)
사진4 볼트와 같이 돌기가 있는 볼트를 사용하여 조립후 각 구조물별로 연속성 확인을 하였습니다.
연속성이 확인이 된다면 문제가 없는지 답변 부탁 드립니다.
수고하세요.
감사합니다.
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하의 질의에 아래와 같이 답변드립니다.
2. 귀하께서 보호도체의 연결을 질의의 사진과 같이 시공했을 때 연속성 확보로 볼 수 있는지 질의하였으나, 우리협회는 특정 전기설비 시공내용에 대해 가부를 판정하는 업무를 수행하지 않습니다 (대한전기협회 홈페이지 전기상담실/질문과답변 ‘안내사항’ 참조). 보호도체의 선정이나 시공방법 또는 연속성 확인 등과 관련하여 귀하 현장에 문제가 없는지에 대하여는 KEC142.3.2를 참고하여 전문가에 문의하시기 바랍니다. 끝.
