[9662] Mesh 간격 20m 초과 가능 여부 문의의 件.
질의분야 : 기술기준 > 전기 > 접지·피뢰설비
IEC 62305에 따르면, 20m x 20m 가 최대인데, 20m x 40m로 하는 것은 불가능한 것인지요?
참고로, 한국에서나 접지 저항을 기준치 이하로 하라는 식이고, 안전 기준이 보다 체계적이고 명확한 유럽에서는 접지전위상승 기준보다 접촉 및 보폭 전압이 낮게 Mesh 간격이 설계되도록 하는 것으로 압니다.
단순히 접지 저항 값만 기준치 이하로 만족시킨다고 해서, 보폭 및 접촉 전압 고려않고 Mesh 간격을 임의로 늘릴 수 있는 것인지 궁금합니다.
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하의 질의에 아래와 같이 답변드립니다.

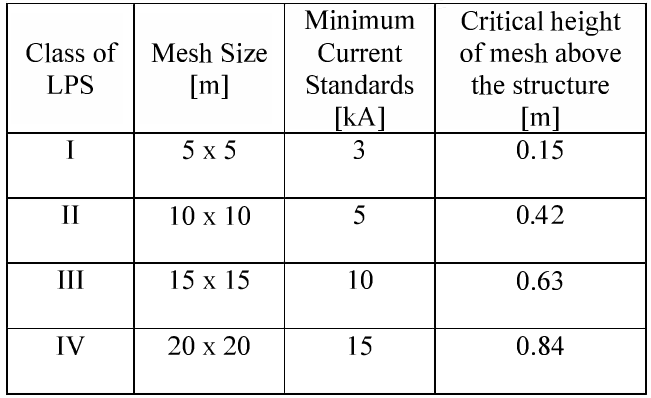

2. 우리협회는 귀하의 질의의 요지를 알 수 없어 자세한 답변이 어렵습니다. 다만, 귀하께서 문의하신 20m x 20m이 수뢰부시스템의 배치방법에 대한 내용으로 판단되는 바, 이는 KS C IEC 62305-3의 5.2.2의 “표2(피뢰시스템의 등급별 회전구체 반지름, 메시 치수와 보호각의 최대값)”에서 낙뢰로부터 건축물‧구조물을 보호하기 위하여 피뢰시스템의 등급에 따라 메시치수(그물망치수)를 적용하도록 명시하고 있으므로 해당 표준을 참고하시기 바랍니다.
3. 현행 한국전기설비규정(KEC)의 접지시스템에서는 인축의 감전보호를 위한 접지설비는 국제표준에서 정한 허용접촉전압 기준으로 정하고 있으며 기존 판단기준의 종별접지(1종, 2종, 3종, 특3종)공사에 관한 규정은 폐지되었음을 알려드립니다. 또한 고압‧특고압 전기설비의 접지설계는 KS C IEC 61936-1 또는 IEEE Std 80을 참고하시기 바랍니다. 끝.
