[9645] 초고압 케이블 설계 관련
질의분야 : 기술기준 > 신재생 > 풍력발전설비
안녕하세요.
해상풍력의 외부망 (해저케이블) 설계를 수행하던 중 궁금한 사항이 있어 문의 드립니다.

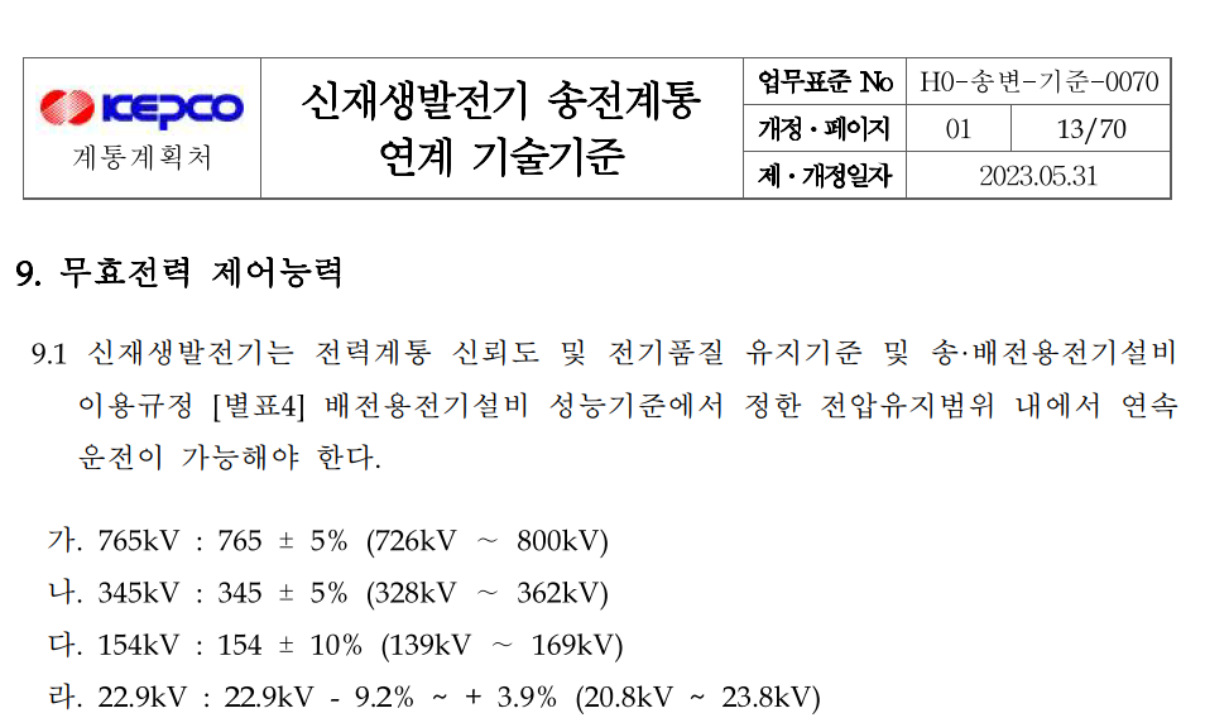

한국전력공사 신재생발전기 송전계통 연계 기술기준의 9항 무효전력 제어능력의 9.1항의 경우 아래와 같은 요구사항이 있습니다.
전력계통 신뢰도 및 전기품질 유지기준 및 송배전용전기설비 이용규정 배전용전기설비 성능 기준에서 정한 전압유지범위 내에서 연속 운전이 가능해야한다라고 작성되어있습니다. 예를 들어, 154 kV 의 경우 10% 내외를 만족해야 합니다.
상기조건의 경우 해상풍력과 육지지점을 연결하는 해저케이블의 설계 시에도 가장 안좋은 조건인 전압이 10%가 떨어졌을 때, 연속운전을 고려하여 케이블 설계 (기준 전류)를 해야한다는 의미인가요? 아니면 단시간이기에 전압유지범위내에서 운전이 가능하면 되는 것인가요?
케이블의 경우 단시간에 전압이 떨어져도 그만큼의 전류를 수용할 수 있는 것으로 알고 있습니다. 하지만, 한전 규정의 연속운전이라는 의미가 애매하여 문의 드립니다. 즉, 전압의 10%가 떨어졌을 때를 연속운전으로 고려하여 케이블 설계가 필요한 것인지 문의드립니다.
예를 들어, 300 MW 단지 및 154 kV 전압 운용이라면, 300000/root(3)/154/0.95(power factor)/0.9(voltage fluctuation) 이렇게 케이블 기준 전류 값을 구해야하는 것인지 아니면 voltage fluctuation은 고려하지 않아도 되는 것인지 문의 드립니다.
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서 한전의「신재생발전기 송전계통 연계 기술기준」의 내용과 관련된 특고압 해저케이블의 허용전류에 대해 질의하여 아래와 같이 답변드립니다.
2. 우리협회에서는 「전기설비기술기준(기술기준)」 및 「한국전기설비규정(KEC)」에 한하여 자문드리고 있으며, 또한 특고압 해저케이블의 허용전류 관련 내용도 기술기준이나 KEC에서 다루고 있지 않아 질의에 답변이 어려우니 양해하여 주시기 바랍니다. 「신재생발전기 송전계통 연계 기술기준」의 관련기관인 한전 또는 발주처 등에 문의하심이 타당할 것으로 사료됩니다. 끝.
