[9409] 이중천정내 전선관 부속품 문의
이중천정내 전선관 부속품 관련하여 문의드립니다

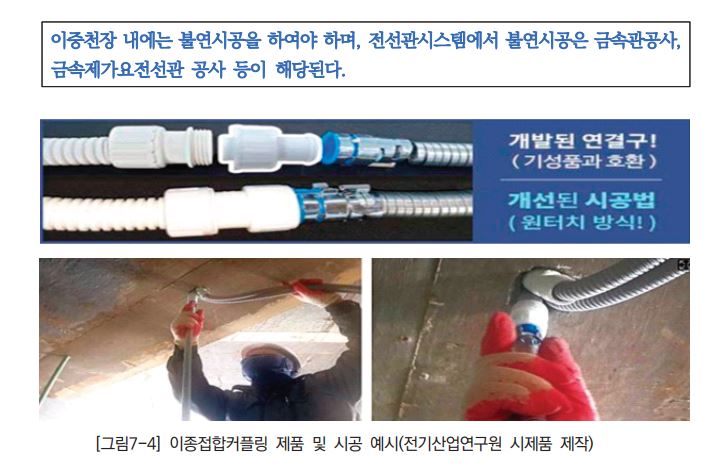

1. KEC 시공가이드북 49쪽에 그림7-4를 보면 이종접합커플링 제품 시공 예시가 있습니다
사진을 보면 전선관은 가요전선관인데 부속품은 난연재질의 커플링과 가요전선관 원터치 콘넥터를 사용하였습니다
이렇게 시공을하여도 문제가 없는지 궁금합니다.
2. 위 사진처럼 시공이 문제가 없다면 매입박스에 난연재질의 커버 및 콘넥터 사용도 가능한지 궁금합니다
커버 및 콘넥터는 KS인증제품입니다
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서 이중천장 내 금속제 가요전선관 부속품을 난연재질의 커플링 등을 사용해도 되는지 질의하여 아래와 같이 답변드립니다.
2. KEC는 금속제 가요전선관공사 시 난연재질의 부속품 사용 가능 여부를 구체적으로 규정하지 않으나, 금속제 가요전선관의 부속품은 KEC 232.13.2의 ‘1’에서 표 232.12-1에 적합한 것을 사용하도록 규정함을 참고하시기 바라며, 합성수지관공사 시 이중천장 내 불연성 소재 사용 의무화는 화재에 취약한 합성수지관 등을 이중천장 및 벽체 내 시설하지 않도록 개정된 사항으로, 화재에 취약한 합성수지제 박스, 부속품 등은 비 불연성 마감재 내부에 시설하지 않는 것이 바람직 하다고 볼 수 있습니다. 끝
