[9088] 안녕하세요. 케이블트레이 서포트 용접관련 문의 드립니다.
안녕하세요. 제목의 건과 같이 질문 드립니다.
1. 기존동 케이블트레이 서포트 설치 : 천정에 앙카볼트를 이용하여 천공후 서포트 설치
2. 타 동 케이블트레이 서포트 설치 : 상층부 바닥이 그레이팅 처리 되어 있어, 앙카볼트 사용 불가, H빔 클램프(속칭 악어이빨)이용 하여 설치를 하게 되면, 이 건물의 용도가 스팀, 가스 터빈동이라 건물 진동이 심하여 시공 후 클램프를 고정시켜 놓은 볼트가 풀릴 수도 있다고 하여 사용 불가.

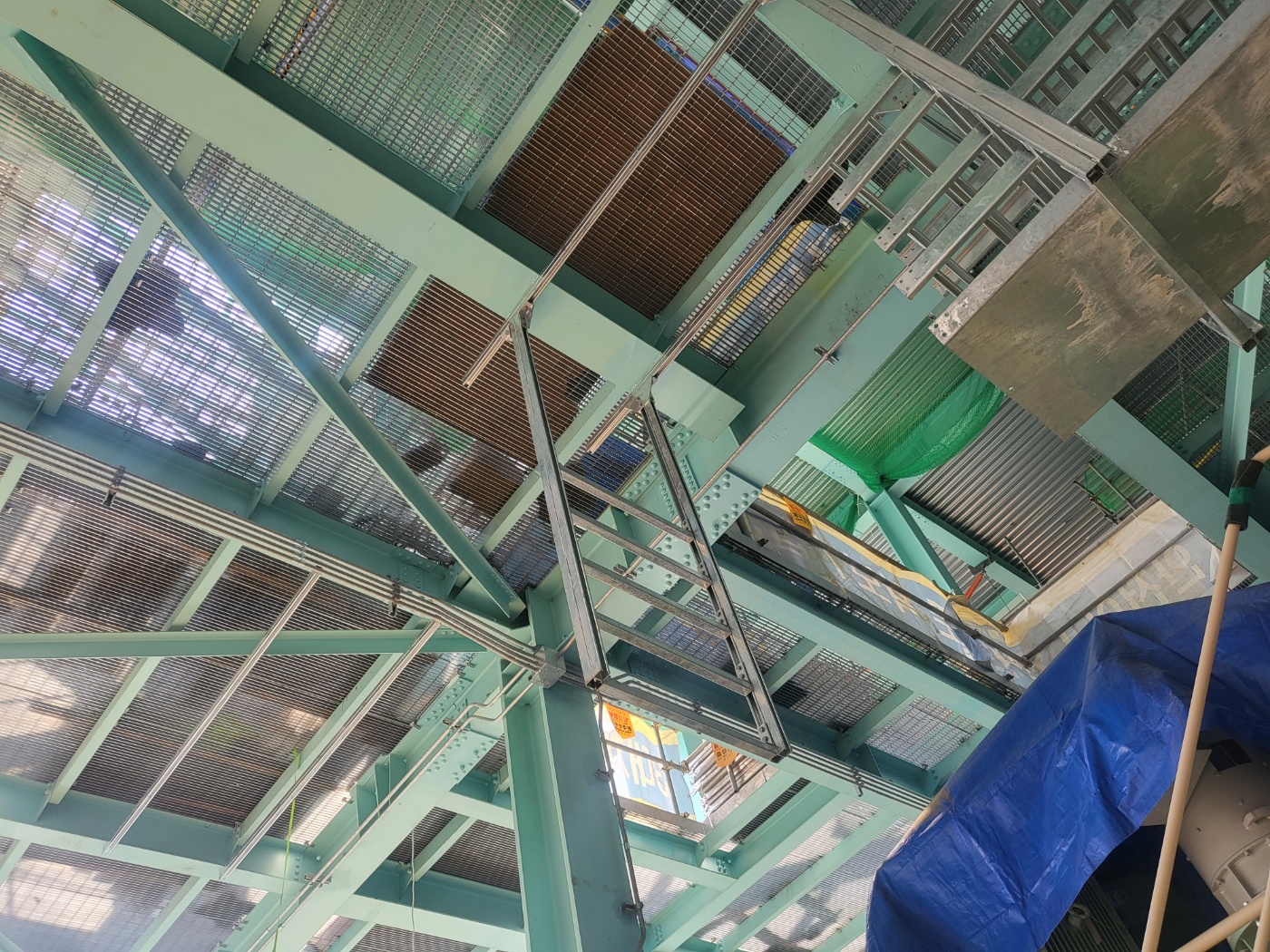

3. 그래서 서포트를 용접 작업하여 설치를 하려고 하는데, 이런 내용이 기술규정, 사례 등 근거가 있을지요? 답변 부탁 드립니다. 아울러 현장 사진도 첨부 하겠습니다.
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하의 질의에 대하여 아래와 같이 답변드립니다.
2. 귀하께서 케이블 트레이 지지대를 앵커볼트를 사용하지 않고 용접하여 설치하는 것과 관련된 규정 등에 대하여 질의하였으나, 질의내용에 해당하는 규정은 「전기설비기술기준」이나 「한국전기설비규정(KEC)」에서 구체적으로 규정하지 않습니다. 다만, KEC232.41.2의 규정에 의하여 케이블트레이는 수용된 모든 전선을 지지할 수 있는 적합한 강도의 것으로 트레이의 안전율은 1.5이상이어야 하며, 지지대는 트레이 자체 하중과 포설된 케이블 하중을 충분히 견딜수 있는 강도를 가져야 하므로 이를 참고하시어 시공하시기 바랍니다. 끝.
