[9053] 보호접지 방식 문의
460V IT 계통 접지의 plant(통합접지) 입니다. Plant 내에 다수의 노출 도전부(MCC, 분전반, 펌프 등), 계통외 도전부, 케이블 배선재료(tray, 금속전선관) 들이 설치됩니다.

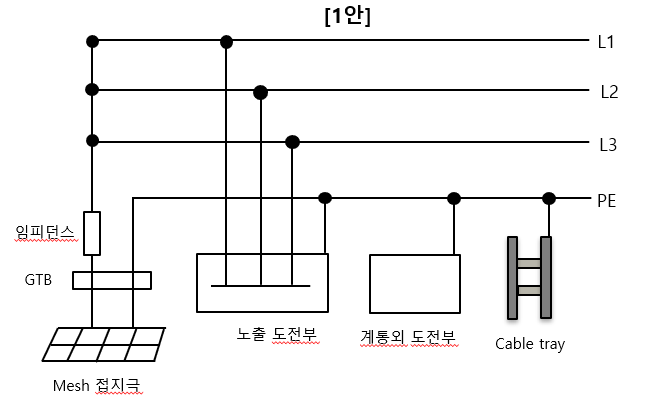

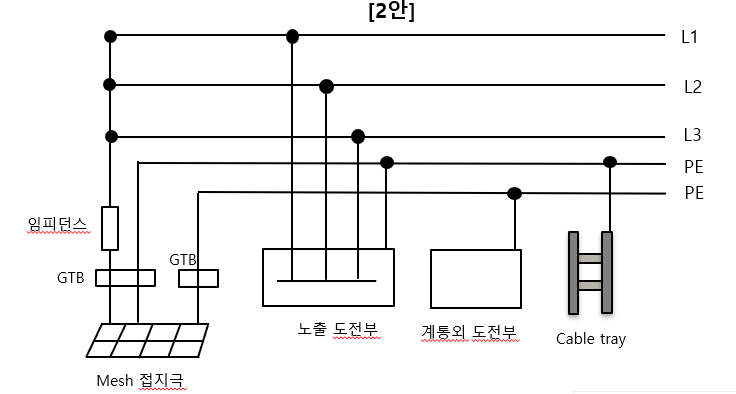

아래 그림은 접지극에 연결된 접지모선(PE)을 tray에 포설하여 이 PE선에 노출 도전부, 계통 외 도전부, 케이블 배선재료를 연결하는 보호접지 방식을 표현한 것으로 1안, 2안 모두 KEC 140 접지시스템에 적합한 방식으로 판단됩니다. 귀 협회의 의견 부탁 드립니다.
답변글
귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하의 질의에 대하여 아래와 같이 답변드립니다.
1. 우리 협회는 특정 전기설비의 설계내용에 대하여 가부를 판정하거나 기타 컨설팅 업무를 수행하지 않고 있으므로 귀하의 질의에 자세한 답변을 드리기 어렵습니다. 다만, 접지방식 중 IT 방식은 충전부 전체를 대지로부터 절연시키거나, 한 점을 임피던스를 통해 대지에 접속하며, 전기설비의 노출도전부를 단독 또는 일괄적으로 계통의 PE 도체에 접속시키는 방식을 의미합니다.
2. 따라서 ‘노출 도전부’ 및 ‘Cable tray’의 경우 KEC 203.4에 준하여 PE 도체에 접속하여야 하며, ‘계통외 도전부’의 경우 KEC 143에 따라 등전위를 형성하기 위하여 등전위본딩을 하도록 규정하고 있습니다. 이에 우리 협회가 발행한 KEC 핸드북(p.80) 및 KS C IEC 60364-5-54 부속서 B의 그림 B.54.1을 참고하시기 바랍니다. 끝.
※ KEC 핸드북 ☞ http://kec.kea.kr/ebook/2021/book222/index.html
