[9042] 피뢰접지 관련 문의 드립니다.

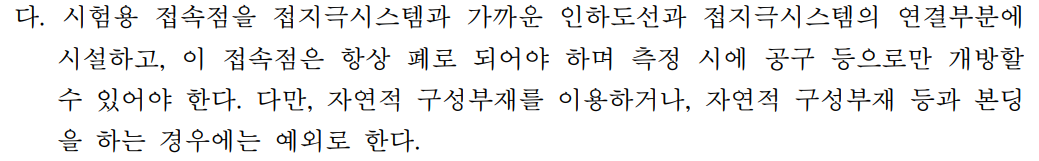

1. 아래 사진과 같이 kec 개정 전문 안 기준에 따르면 시험용 접속점은 인하도선과 접지극 사이에 시설이라고 되어있습니다. 그럼 피뢰설계 및 피뢰접지 시 인하도선이 20개가 들어가는데 20개 모두 다 시험용 접속점을 달아야 되나요?
2. 인하도선이 20개 들어가는데 접지극과 인하도선 사이에 다 시험용접속점을 달지 않아도 된다고 하면, 그 시험용접속점은 몇개를 달아야하나요?
3. 인하도선 20개가 들어가면 다 달지 않아도 된다면 규정상 문제가 없는지 궁금합니다.
4. 시혐용접속점의 정확한 의미가 궁금합니다. ex) 단자함인지, 단자대인지 등등
답변글
귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서 KEC 152.2의 ‘3’의 ‘다’의 시험용 접속점에 대해 인하도선의 수 대로 설치해야 하는지에 대하여 질의하여 아래와 같이 답변드립니다.
1. 시험용 접속점은 피뢰시스템 구성요소의 전기 시험 및 측정을 쉽게 하기 위하여 설계된 접속부로써 접지극시스템에 인하도선을 접속하는 점에 시설하며, 이에 인하도선과 접지극시스템의 접속상태를 계측하기 위해서는 각 인하도선과 접지극시스템과의 시험용 접속점을 시설하여야 할 것으로 판단됩니다. 시험용 접속점에 관해서는 KS C IEC 62305-3의 E.5.3.6을 참고하시기 바랍니다.
2. 아울러 건축물의 내벽, 외벽 또는 건축물 외부 지중에 설치한 시험함에 따라 구체적인 시공 사례에 대하여 KEC 핸드북(p.101~102)에서 제시하고 있으니 이를 참고하시기 바랍니다. 끝.
