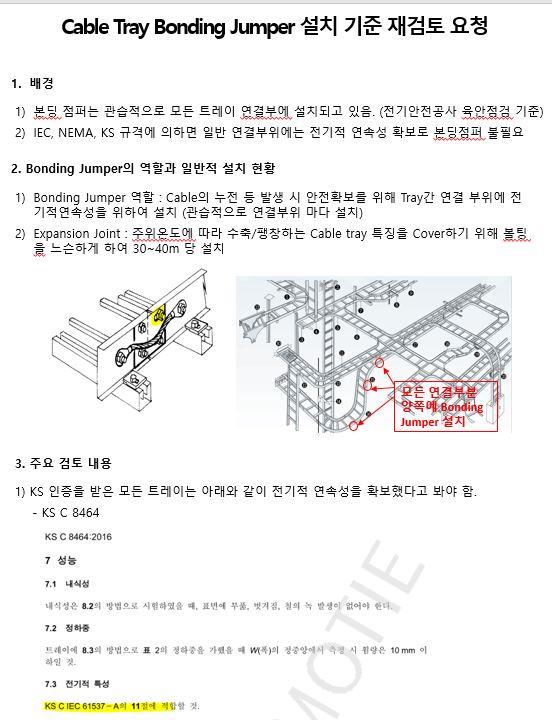

[8555] Cable Tray 본딩점퍼 설치관련 기준 문의
요약]
KEC에는 Cable Tray의 전기적 연속성을 확보하라고 명기됨.
전기안전을 검사하는 협회에서는 모든 연결부위마다 본딩 점퍼 연결을 의무화함.

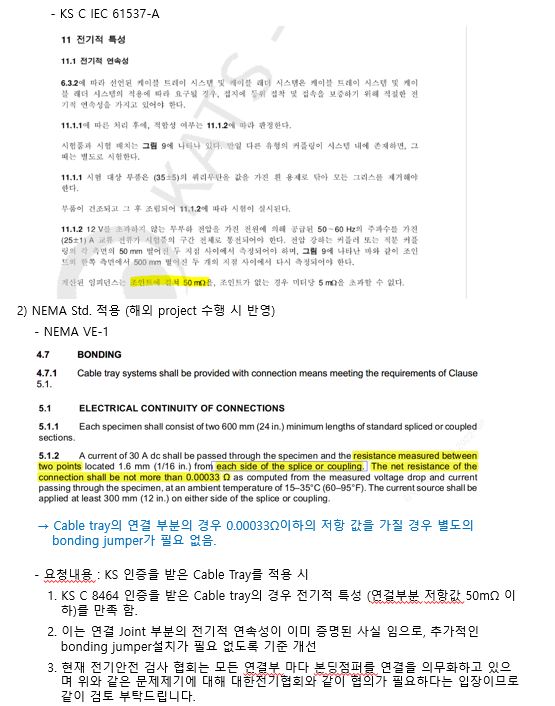

KS C 8464, IEC61537-A에 의거하여 KS 인증을 받은 일반 트레이 연결부는 전기적 연속성을 확보한 것으로 봐야함.

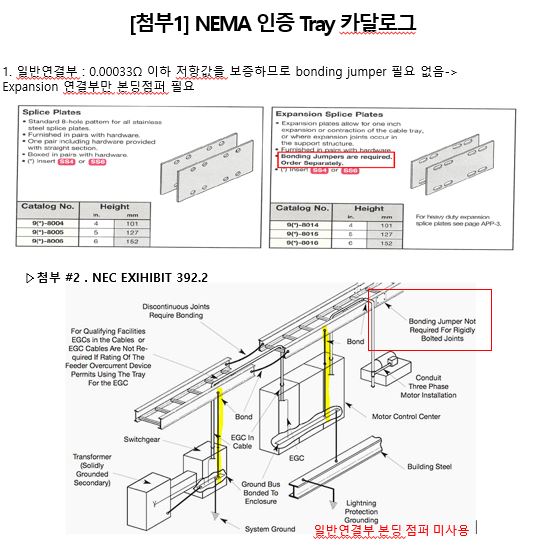

이에 일반 트레이 연결부를 제외한 곳에 본딩점퍼를 설치할 수 있는지 문의드립니다.
또, 안된다면 이유를 알려주세요! 전기안전을 검사하는 협회에서 대한전기협회에 문의하라고 하여 문의드립니다.
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서 케이블트레이의 연결부분 본딩 필요 여부에 대하여 문의하시어 아래와 같이 답변드립니다.
2. 한국전기설비규정(이하 KEC) 142.3.2의 2의 ‘다’는 ‘케이블트레이 및 이와 비슷한 것’의 금속부분은 보호도체 또는 보호본딩도체로 사용할 수 없도록 규정하고 있으며, 상기 규정에 대하여 KEC 핸드북(pp.69-71)에서 ‘보호도체는 감전의 위험으로부터 인체에 대한 완전한 또는 부분적으로 보호하며, 보호도체는 수명이 다할 때까지 그 효과를 유지해야 하는 것이 중요하다.’ 설명하고 있음을 알려드립니다.
3. 아울러, 본 규정에 대해 의견이 있을 경우에는 언제라도 개정 요청을 할 수 있으므로 아래 FAQ 15번(KEC 개정의견 제출방법)을 참고하시고 첨부 양식을 우리 협회에 제출하여 주시기 바랍니다. 끝.
※ FAQ 15번 - KEC 개정의견 제출방법
☞ http://www.kea.kr/front/bbs/board.php?ID=open01_02&UID=31
※ 한국전기설비규정(KEC) 핸드북
