[8503] 활선 중 단독접지저항 측정방법별(4가지경우) 안전성 문의 및 기술검토요청
Q1. 클램프접지저항계는 공통접지, 통합접지일 경우만 사용할 수가 있는데요.

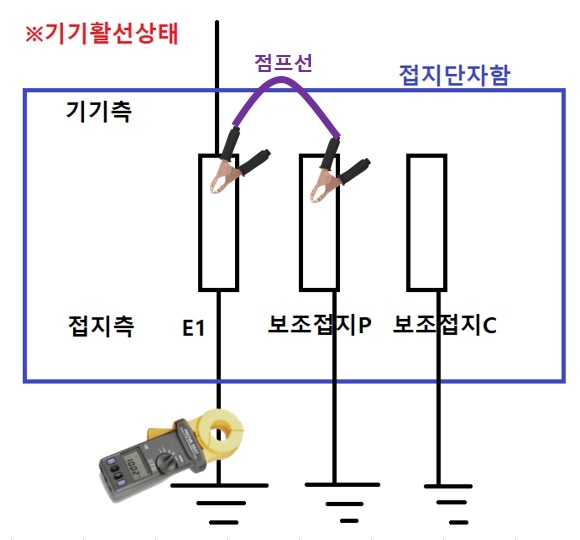

위 그림과 같이 단독접지 경우.. 단독접지 ↔ 보조접지 간 점프선을 연결하여 폐루프를 만들고 클램프접지저항계 사용하여 단독접지저항 측정 가능하지 않을까요?? 안전문제 여부는 어떻게 될까요??

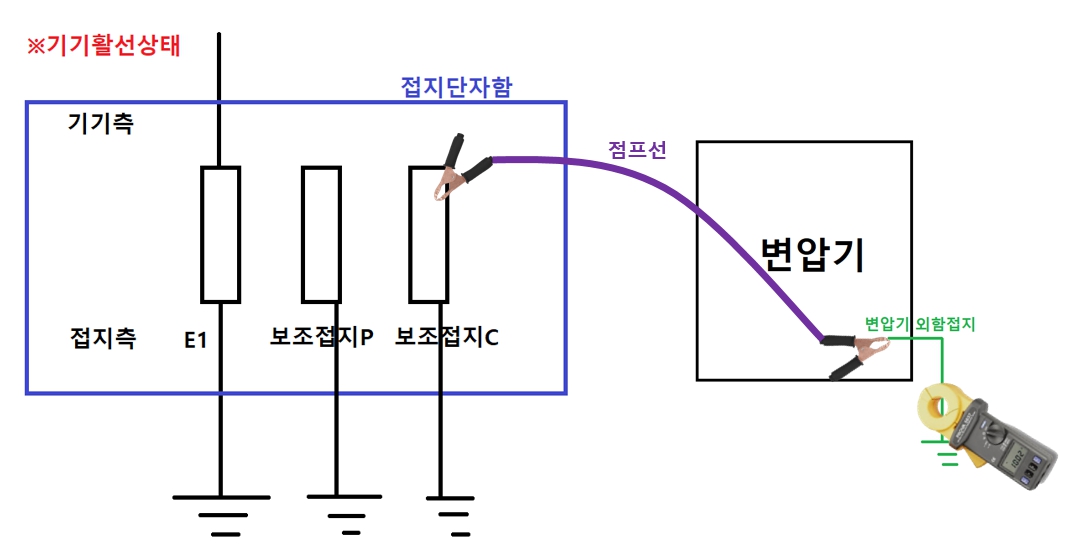

Q2. 위 Q1.이 가능하다고 하면 위 그림처럼 변압기외함접지도 보조접지 ↔ 변압기외함접지 간 점프선을 연결하여 폐루프를 만들고 변압기외함접지(E1)도 클램프접지저항계로 단독접지저항 측정가능하겠지요?? 안전문제 여부는 어떻게 될까요??

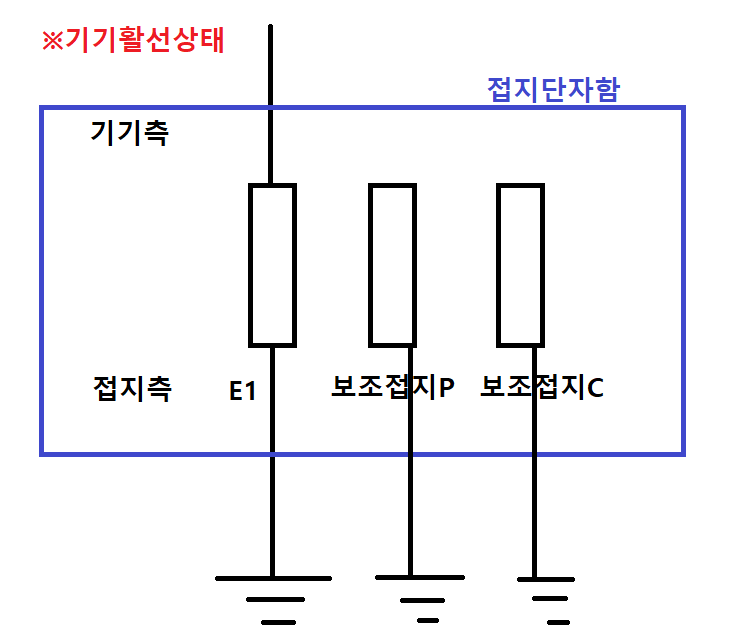

Q3. 위 Q1., Q2.처럼 점프선으로 폐루프를 만들어 클램프접지저항계로 측정하지 않고, 단독접지이기 때문에.. 그냥 2전극법, 3전극법 방식으로 접지저항을 측정해도 되는 것 같은데요. 기기활선상태에서 측정해도 안전상문제없는지요??
Q4. 위 Q3.이 가능하다면 보조접지P, 보조접지C를 변압기외함접지까지 끌고 와서 2전극법, 3전극법 방식으로 접지저항 측정해도 되는 것 같은데요. 기기 활선상태에서 측정해도 안전상문제 없는지요??
※ 질문의 핵심
① 위 Q1, Q2, Q3, Q4 4가지 방법으로 측정가능한지? 측정값 신뢰성 확보되는지?
② 기기활선상태일 때 안전확보가 되는지?
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서 접지저항 활선 중 단독접지저항 측정에 대하여 문의하시어 아래와 같이 답변드리니 참고하시기 바랍니다.
2. 우리 협회에서는 귀하 전기설비의 접지시스템의 전기계통이나 현장의 설비상황에 대하여 알지 못하며 아울러 우리 협회는 문의하신 접지저항의 측정방법에 대한 기준을 다루지 않으므로 정확한 답변을 드리기 곤란하오니 전기관련 측정전문가와 협의하시기 바랍니다.
3. 다만, 접지저항의 측정에 대하여는 KS C IEC 60364-6의 부속서C를 참고하시되 전류클램프를 이용한 접지저항 측정시에는 중성선과 대지사이의 전위차에 의해 발생하는 전류에 의한 위험 가능성을 피하기 위하여 계통을 정전시켜야 할 것으로 사료됩니다. 끝.
