[8320] 천장 전등배선시 배관의 종류에 관한 질문입니다

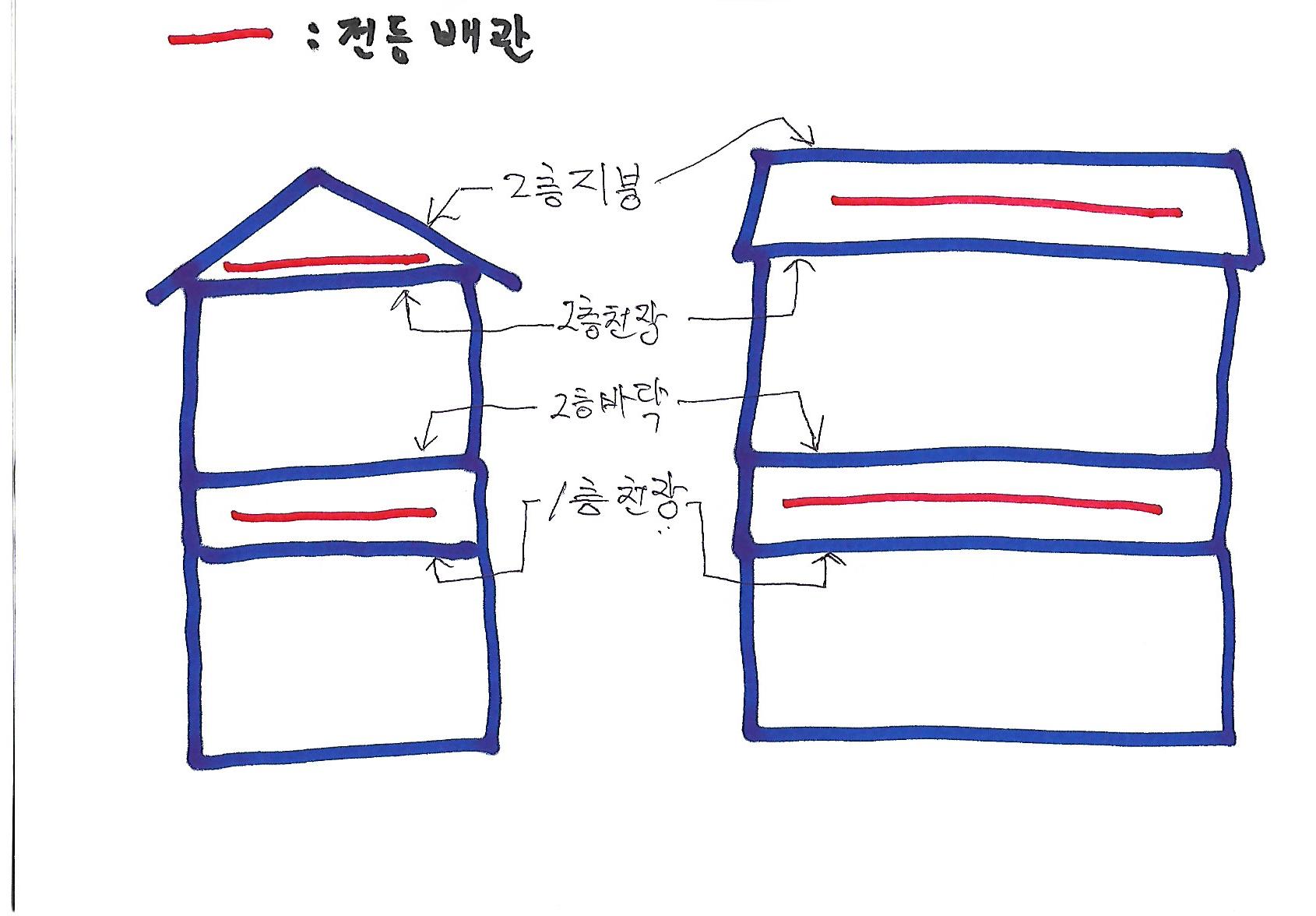

가설 샌드위치 판넬건물이며 첨부파일과 같이 2층구조이고 2층은 지붕과 천장 사이에 전등배선이 시공되며, 1층은 2층바닥과 1층 전장 사이에 전등배선이 시공됩니다.
기존에는 난연CD로 배관이 시공가능하였으나, KEC규정에 따르면 이중천정구조에는 후렉시블(가요성 금속배관)으로 시공해야한다고 합니다, 이에 한국전기안전공사에 문의하였으나 정확한 답변이 어렵다고 하여 질의드립니다.
1. 1층,2층 모두 후렉시블로 시공해야한다.
2. 1층은 후렉시블로 시공해야하며 2층은 난연CD로도 가능하다.
3.1 층,2층 모두 난연CD로 시공 가능하다.
123중에 맞는것이 있으면 번호로 답변 주셔도 감사하겠습니다,
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 샌드위치 판넬 건물에서의 난연CD관 시공방법에 대하여 문의하여 아래와 같이 회신합니다.
2. 2021년 7월 1일 산업통상자원부 공고 제2021-509호에 의하여 천장 및 은폐된 장소에 불연성 소재 사용 의무화 및 화재에 취약한 합성수지관 등 이중천장 및 벽체 내 시설기준이 개정되었는데, 주요내용은 아래와 같습니다.
① 이중천장(반자 속 포함) 내 합성수지관 시설금지(KEC 232.11.1의 5)
② CD관은 직접 콘크리트에 매입(埋入)하여 시설하거나 옥내 전개된 장소에 시설하는 경우 이외에는 불연성 마감재 내부, 전용의 불연성 관 또는 덕트에 넣어 시설할 것.(KEC 232.11.3의 6)
3. 아울러 본 공고에는 샌드위치 판넬 건물에 대한 적용기준이 명시되지 않았으나 모든 건물에 적용함이 타당할 것으로 사료되며, 2층 천장과 2층 지붕 사이는 이중천장에 해당되어 합성수지관인 난연CD관의 시공이 불가할 것으로 사료됩니다.
4. 다만, 우리 협회는 귀하의 건물은 물론, 2층 바닥과 1층 천장 사이의 구조를 잘 알 수 없으므로 본 공간이 2층의 바닥에 해당하는지, 1층의 이중천장에 해당하는지 여부는 전기안전을 검사하는 기관과 협의하심이 타당할 것으로 사료됩니다. 끝.
