[8278] 입상간선 전압강하 관련하여 질문드립니다.
안녕하세요
아파트 입상간선시 지하층의 4P차단기(R,S,T,N)에서
각층 계량기함으로 R-N, S-N, T-N 이렇게 입상간선을 하는데,

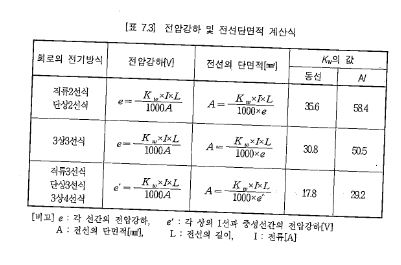

전압강하 계산식을 내선규정의
단상 2선식-> [각 선간의 전압강하 e]=(35.6*L*I/1000/A)으로 적용하는것이 맞는지,
아니면
3상 4선식-> [각 상의 1선과 중성선간의 전압강하 e']=(17.8*L*I/1000/A)으로 적용하는게 맞는지 질의드립니다.
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 아파트 입상간선시 지하층의 4P차단기에서 각층 계량기함으로 입상 시 전압강하 계산식을 단상 2선식으로 적용하는 것이 맞는지, 3상4선식으로 계산하는 것이 맞는지에 대하여 문의하여 아래와 같이 회신합니다.
2. 수용가 설비에서의 전압강하 기준은 KEC 232.3.9에 따르되, 관련 계산식은 KEC 핸드북(p.279)을 참고하시기 바랍니다. 아울러 계산식은 귀하의 4p차단기 부하측 공급방식(단상 2선식 또는 3상4선식)에 따라 해당 계산식을 적용하시기 바랍니다. 끝.
※ KEC 핸드북 ☞
http://kec.kea.kr/ebook/2021/book222/index.html
