[8236] KEC한국전기설비규정 금속제가요전선관공사 시설장소 문의
안녕하세요 KEC한국전기설비 규정중 금속제 가요전선관 공사 시설장소 문의 드립니다.

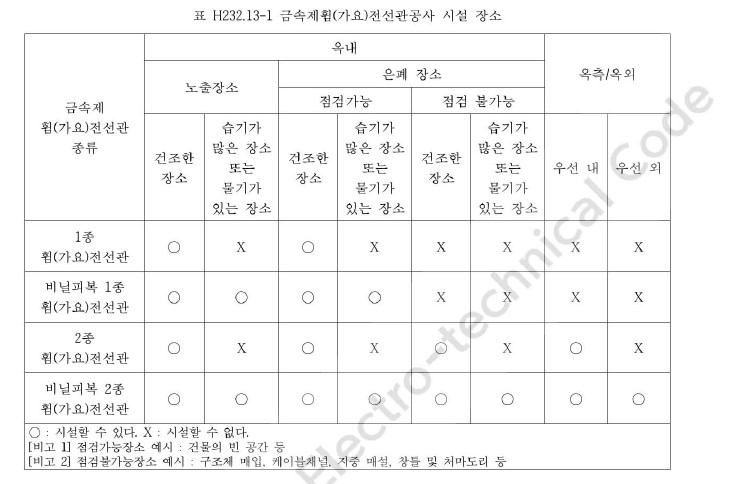

위의 표중 저희가 사용하려는 전선관은 1종 휨(가요)전선관으로 옥측/옥외는 사용이 불가하게 되어있습니다,
현재 옥외광고물에 전원을 공급하려고 하는데 옥내에서 전용분전반을 이용하여 옥외 광고판 분기함으로 전원 공급예정입니다.
옥내에서 문을 설치하여 옥외광고판으로 나오는 시공으로서 광고판은 대략 10m X 15M로 유지보수가 가능하며
위아래가 막혀있고 비가 들어오지 않는 공간입니다.
이부분을 옥내로 판단하여 금속제 1종휨(가요)전선관을 사용해도 되는지 문의 드립니다.
감사합니다.
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 옥외광고물에 전원을 공급하는 배선에 금속제 1종휨(가요)전선관을 사용해도 되는지에 대하여 문의하여 아래와 같이 회신합니다.
2. KEC 핸드북 표 H232.13-1에 명시된 바와 같이 옥측 우선내에는 2종 휨(가요)전선관의 시설이 가능하나 1종 휨(가요)전선관은 옥측/옥외 시설이 불가합니다. 다만, 우리 협회는 귀하 현장을 잘 알 수 없으므로 귀하의 설명과 같은 구조물이 옥내에 해당하는지 여부는 전기안전을 검사하는 기관과 협의하심이 타당할 것으로 사료됩니다. 끝.
※ KEC 핸드북 ☞ http://kec.kea.kr/ebook/2021/book222/index.html
※ 한국전기안전공사 (T. 1588-7500) ☞ https://www.kesco.or.kr/
