[8234] KEC 211.2.5 TN 계통 수식에 대한 질의
안녕하십니까?
평소 전기분야 발전에 불철주야 노력하시는 협회에 전기인의 한사람으로 항상
감사하게 생각하고 있습니다.
KEC 규정관련 아래와 같이 질문드립니다.
KEC 211.2.5 TN 계통 "2의 나" 수식에 관한 사항입니다.
[질문]
KEC 211.2.5 TN 계통 “2의 나” 수식 RB/RE =< 50/(U0-50) 에 관한 의견입니다
.이 수식을 아래와 같이 수정하는 것이 옳다고 생각되어 의견을 드립니다.
(기존 수식에 오탈자가 있는 것이 아닌가 생각됩니다.)
(아니면 제가 잘 못 이해하고 있는 건지요?)
RB/RE => (U0-50)/50 또는 RE/RB =< 50/(u0-50)
[사유]
지락 고장시 계통외 도전부의 대지전압을 특별저압(50V)이하로
유지하기 위하여 다음과 같이 계산됩니다.(붙임 파일 참조)
[RE/(RE + RB)] * U0 =< 50 에서
RE*U0 =< 50*(RE + RB)
따라서
RB/RE => (U0-50)/50 또는 RE/RB =< 50/(U0-50)
[상세 설명 붙임 파일 참조]. 끝.
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 KEC 211.2.5 수식의 오류여부에 대하여 문의하여 아래와 같이 회신합니다.

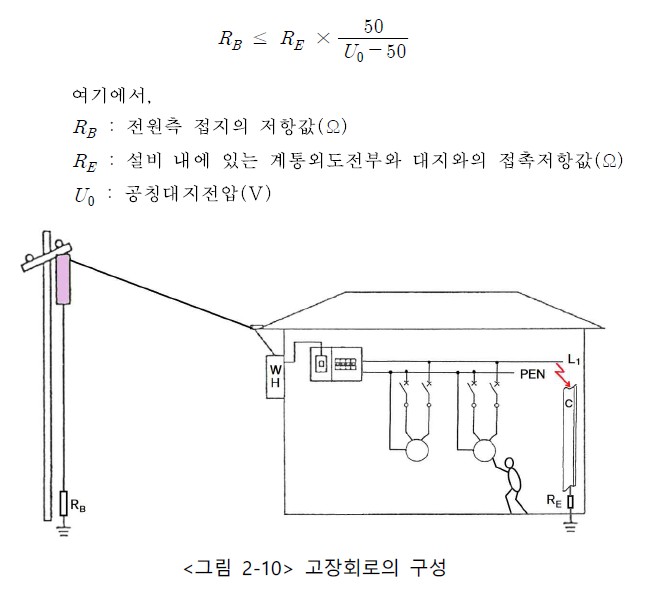

2. 귀하가 문의한 KEC 211.2.5의 수식은 KS C IEC 60364-4-41의 411.4.1을 인용한 것으로서 각 계수의 의미는 아래와 같으며 1선지락고장이 발생한 경우 노출도전부를 접촉시 인체에 인가되는 접촉전압은 전원측 접지 사이의 전압이 됩니다. 본 수식의 설명과 적용예시는 우리 협회가 발행한 ｢감전 및 과전류보호 설계방법에 관한 기술지침｣(KECG 1702-2019) p.29-30을 참고하시기 바랍니다. 끝.
