[8158] 인하도선 관련 질의 사항
안녕하세요
인하도선 간격 관련해 질의사항이 있습니다.
당 현장의 피뢰등급은 I등급으로 인하도선 간격이 10M이내여야 햡니다.
당 현장의 인하도선은 자연적 구조체와 인하도선을 혼용하여 설계가 되어 있습니다.
- 인하도선 : 기둥에 매입되어 21M 간격으로 설치
- 자연적 구조체 : 기둥 간격 - 10.5M
현장 설계로 보면 인하도선의 간격이 10.5M로 기준보다 0.5M 크게 구성 됩니다. 대신 인하도선도 추가하여 낙뢰전류에 대한 병렬회로를 보강 했습니다.
이와 같이 적용하여도 문제가 없는지 답변 부탁 드립니다.
감사합니다.
답변글
현재 우리 협회 담당직원의 인사이동으로 답변에 시일이 소요됨을 양해하여 주시기 바랍니다.
2022. 05. 09 답변
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 1등급 피뢰시스템 건물의 인하도선 간격을 10m 보다 크게 하여도 되는지에 대하여 문의하여 아래와 같이 회신합니다.
2. 피뢰등급별 인하도선의 최적 간격은 KEC 152.2와 KSC IEC 62305-3의 5.3.3을 준용하여, 다음 표와 같이 시설하여야 하므로 Ⅰ등급 적용 시 인하도선 간격이 10.5m에 대한 사항은 적합하지 않은 것으로 사료됩니다. 아울러 귀하의 의견과 같이 낙뢰 전류에 대한 병렬회로를 보강하는 등의 방법의 적합성 여부에 대하여는 피뢰전문가 또는 검사기관과 협의하심이 타당할 것으로 사료됩니다.
피뢰시스템의 등급 | 간격(m) |
Ⅰ | 10 |
Ⅱ | 10 |
Ⅲ | 15 |
Ⅳ | 20 |

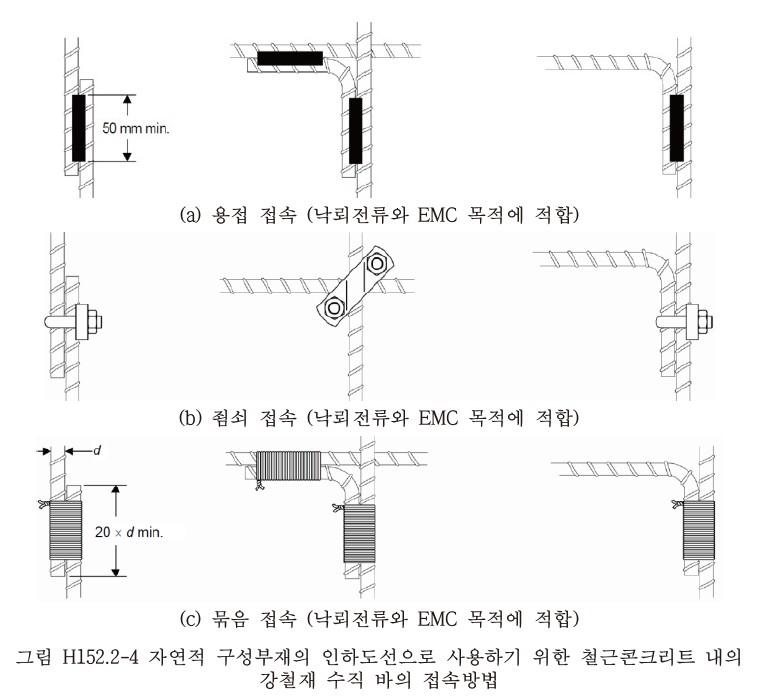

3. 또한, 전용의 인하도선 없이 철근인 구조체를 사용하는 경우에는 철근의 접속부를 다음 그림 중 한 가지를 선택하여 접속하여야 함을 참고하시기 바랍니다(KEC 핸드북 p.101 또는 KS C IEC 62305-3의 부속서 E의 E.4.3.3 참조). 끝.
