[8154] KEC 케이블 색상 식별 관련 문의드립니다.
전기 업계 발전에 노고가 많으십니다.
한전 표준 규격(규격 번호 GS-6145-0066, ES-6145-0018)에서 확인해보면 하기와 같이 식별이 표시되어 있습니다.
혹시 변경사항 있는지 문의드립니다.
식별사항 외에도 하기 케이블 관련 KEC 변경사항이 있는지 문의드립니다.
감사합니다.

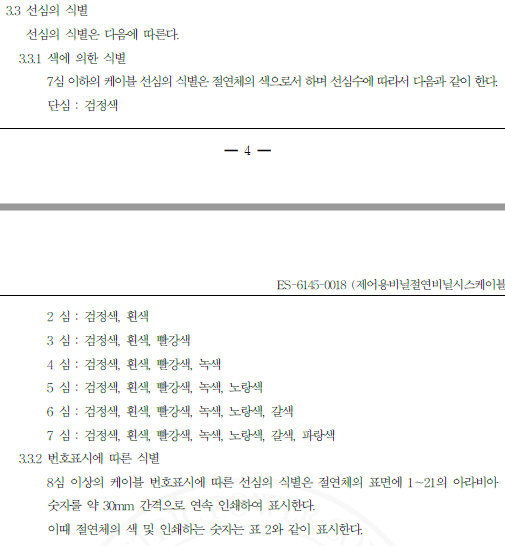

[600/1000V이하 제어회로에 사용하는 제어용비닐절연비닐시스케이블(FR-CVVS)]

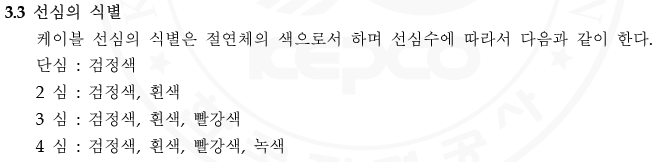

[600/1000V이하 전원회로에 사용하는 난연성 정전차폐형 가교폴리에틸렌 절연 염화비닐시스 전력케이블(FR-CVS)]
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 KEC 121.2의 전선의 색상식별과 관련하여 한전의 케이블 규격이 변경되었는지 여부를 문의하였으나 한전의 자재규격은 한전에 문의하심이 타당할 것으로 사료됩니다.
2. 아울러 현장에 사용되는 전선이 재고전선이거나 제조규격에 명시된 색상 기준이 KEC 121.2의 전선 색상기준과 상이할 때에는 전선 종단부에 색상이 반영구적으로 유지될 수 있는 도색, 밴드, 색 테이프 등의 방법으로 식별하는 것이 가능함을 알려드립니다. 끝.
