[8142] 금속가요전선관
안녕하세요 규정이 바뀐지 시간이 좀 흘렀지만 아직도 헷갈리는 부분입니다
후렉시블 GW, WF, SF, SW 등
사용할수있는 환경이나 사용가능한 전선이 따로있는건가요 ?
후렉시블의 사용가능 차이점을 알고싶습니다.
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 후렉시블 GW, WF, SF, SW 등 사용할 수 있는 환경 등에 대하여 문의하였으나 우리 협회는 “후렉시블 GW, WF, SF, SW” 등의 자재를 잘 알 수 없으므로 귀하의 자재가 금속제 가요전선관이라는 전제 하에 아래와 같이 회신합니다.

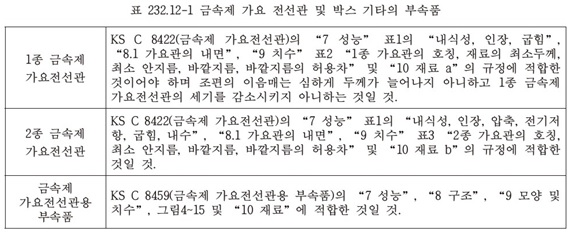

2. 금속제 가요전선관공사는 KEC 232.13에 명시하고 있으므로 본문을 참고하시기 바라며 1종 금속제 가요전선관과 2종 금속제 가요전선관의 규격은 KEC 표 232.12-1과 같습니다.
3. 아울러 금속제 가요전선관공사는 2종 금속제 가요전선관을 사용하여야 하나, 전개된 장소 또는 점검할 수 있는 은폐된 장소(옥내배선의 사용전압이 400 V 초과인 경우에는 전동기에 접속하는 부분으로서 가요성을 필요로 하는 부분에 사용하는 것에 한한다)에는 1종 금속제 가요전선관을 사용할 수 있으며, 1종 금속제 가요전선관의 길이가 4m를 넘는 경우에는 단면적 2.5 ㎟ 이상의 나연동선을 전체 길이에 걸쳐 삽입 또는 첨가하여 그 나연동선과 1종 금속제 가요전선관을 양쪽 끝에서 전기적으로 완전하게 접속하여야 함을 알려드립니다.
4. 또한, 1종 금속제 가요전선관공사 또는 2종 금속제 가요전선관 공사 시 습기가 많은 장소 혹은 물기가 있는 장소에는 비닐 피복 가요전선관을 사용하여야 함을 참고하시기 바랍니다. 끝.
