[8125] 피뢰 인하도선
안녕하세요?
152.2 인하도선시스템 문의 건

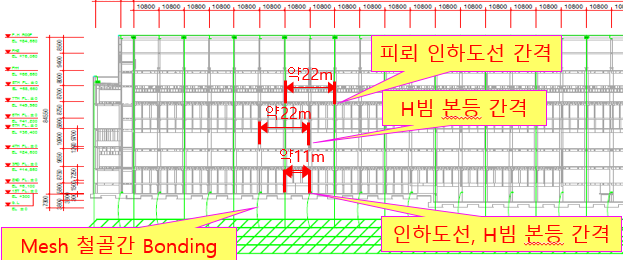

1. H빔 설치 간격은 약 11m 설치, 건축물 가로: 647m x 세로 201m 대형공장의
경우 10m 간격 설치 시 과도한 인하도선으로 의한 시공비 증가 및 공사에 어려움 발생

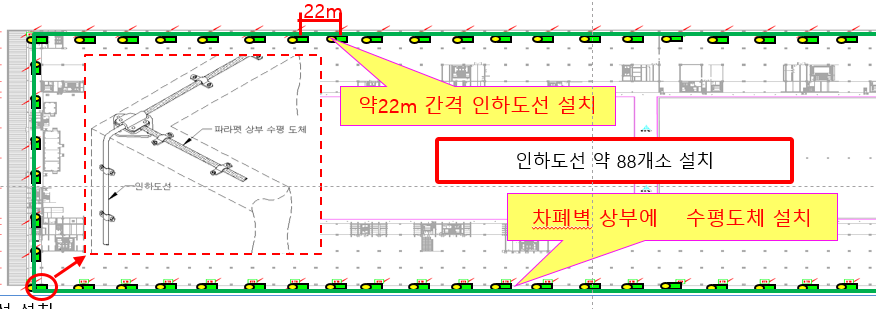

2. 옥상상부 수평도체와 약 22m간격으로 인하도선 설치 (등전위 확보), 중간 H빔 하부
Mesh 철곤간 Bonding 및 상부 수평도체 H빔 Bonding 처리함.
-KEC 강제 철곡조의 전기적 연속성과 5.3.5 자연적 구성부재의 조건에 적합함.
-인하도선을 구조물 등의 상호 접속된 철근•철골 등과 본딩하거나, 철근•철골 등을 인하도선으로 사용하는
경우 수평 환상도체는 설치하지 않아도 된다.
위 내용관련하여 간격으로 인하도선 20m 설치 가능한지 문의드립니다.
ㅊ
감사합니다.
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 KEC 강제 철골조의 전기적 연속성과 5.3.5 자연적 구성부재의 조건에 적합한 건물에서 인하도선의 간격을 20m로 설치해도 되는지에 대하여 문의하여 아래와 같이 회신합니다.
2. 피뢰시스템의 인하도선시스템은 KEC 152.2에 따라 시공하되, 본 조항에 명시한 바와 같이 건축물･구조물과 분리되지 않은 피뢰시스템인 경우에는 피뢰시스템 등급에 따라 인하도선의 최대 간격이 상이합니다.
3. 따라서 귀하의 피뢰시스템이 건물과 분리되지 않은 경우로서 1~4등급 피뢰시스템을 구성하는 경우에는 등급에 따라 10m에서 20m까지 시설할 수 있으므로 본문을 참고하시기 바랍니다. 끝.
