[8076] 변압기 1차측 전력 Cable 의 Tray 포설 시공에 대한 상담

    • d○○
    • 2022.03.31 03:01
    • 3647

    안녕하십니까?

    당 현장에 아래와 같은 전력 Cable 포설 시공 사례가 있어 문의하고자 합니다

    1. 사례 : 22kV / 6.6kV 33MVA 변압기 ( 초기 22kV / 6.6kV 로 수전후 발전기 가동하여 6.6kV/22kV 로 역송전 용) 1차측  Cable 이 별첨 사진과 같이 Tray Rung 을 사이에 두고 포설 시공되어
    있습니다
    ▶ Cable 사양 : FW-CV 22kV 1C 630 mm2 x 3C

    2. 문의사항 : 이렇게 시공이 되었을 경우
    - 각 상의 Cable 이 Tray Rung 을 기준으로 동일 공간에 있지 않아 자속이 상쇄될수 있는 구조가
    되지 않기 때문에 와전류에 의한 자속의 경로에 의해 열의 발생의 요인이 되는것으로  알고 있는데 시공자는 조금 다른 부위의 사진을 전선 제조사에 보내 질의를 하여 "전류 불평형" 문제가 없다는 답변을 보내 왔습니다
    저희 측에서 제시한 문제와 조금 다른 답변인것 같아 이러한 시공이 문제가 없는지
    협회에 상담을 요청 드립니다

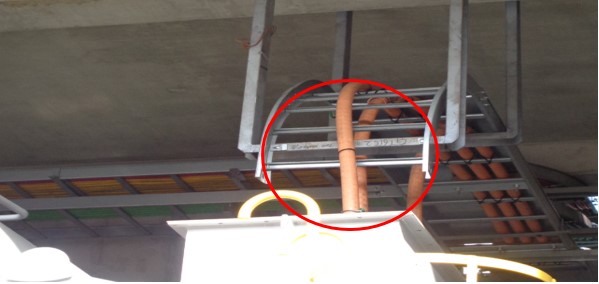

    첫번째의 사진이 저희측에서 제시한 문제점 Point

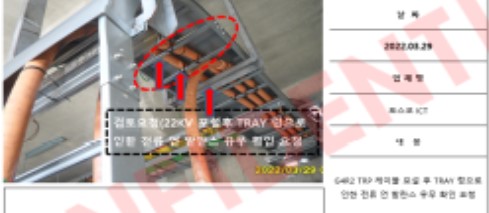

    두번째의 사진이 시공자가 전선 제조사에 문의한 Point 입니다

    답변글

    • 전기상담실



    1. 귀하의 대한전기협회 홈페이지 방문을 환영합니다.



    2. 특고압 옥내 전기설비의 시설에서 케이블트레이 배선에 관련하여서는 KEC 342.4의 1에서 규정하고 있으므로 이를 참조하여주시기 바라며, 질의하신 전력 Cable 포설 시공 상태에 대한 와전류 등의 문제 발생에 대한 부분은 우리 협회에서 귀하의 현장 및 시설 조건을 알 수 없으므로 시공 상태에 대한 적합성 여부에 대해서는 전기안전을 검사하는 기관과 협의하심이 타당할 것으로 사료됩니다. 끝.



    ※ 한국전기안전공사 (T. 1588-7500) ☞     https://www.kesco.or.kr/
