[8037] 2종 가요전선관은 전기적완전접속하기 나연동선 삽입 또는 추가하지않는 이유
안녕하세요.
한국전기설비규정(KEC) 232.13.3. 가요전선관 및 부속품의 시설
4.1종 금속제 가요전선관에는 단면적2.5㎟이상의 나연동선을 전체 길이에 걸쳐 삽입 또는 첨가하여 그 나연동선과 1종 금속제가요전선관을 양쪽 끝에서 전기적으로 완전하게 접속할 것. 다만, 관의 길이가 4m이하으 것을 시설하는 경우에는 그러하지 아니하다.
질문)2종 가요전선관은 전기적완전접속하기 나연동선 삽입 또는 추가하지않는 이유 ?
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 2종 금속제 가요전선관은 단면적 2.5 ㎟ 이상의 나연동선을 전체 길이에 걸쳐 삽입 또는 첨가하지 않는 이유에 대하여 문의하여 아래와 같이 회신합니다.

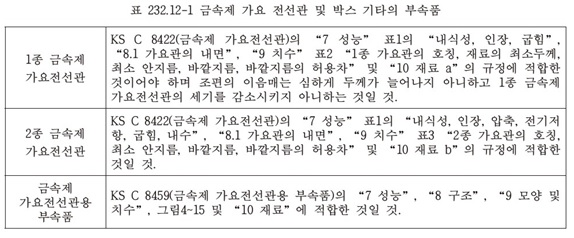

2. 금속제 가요전선관의 규격은 아래와 같은 차이점이 있는데, 1종 금속제 가요전선관은 금속관에 비해서 전기저항이 크며, 또한 굴곡 등에 의한 전기저항의 변화도 심하고 누전 등이 생길 때에 접지효과를 감소시키거나 과열될 우려가 있기 때문에 이를 방지하기 위해 가요전선관의 바깥면 또는 안쪽면에 나동선을 첨가 또는 삽입해서 이것과 전기적으로 접속을 하는 것을 정하고 있음을 참고하시기 바랍니다(KEC 핸드북 p.315 참조). 끝.
※ KEC 핸드북 ☞
http://kec.kea.kr/ebook/2021/book222/index.html
