[8003] 212.4 과부하전류에 대한 보호 질의 드립니다.

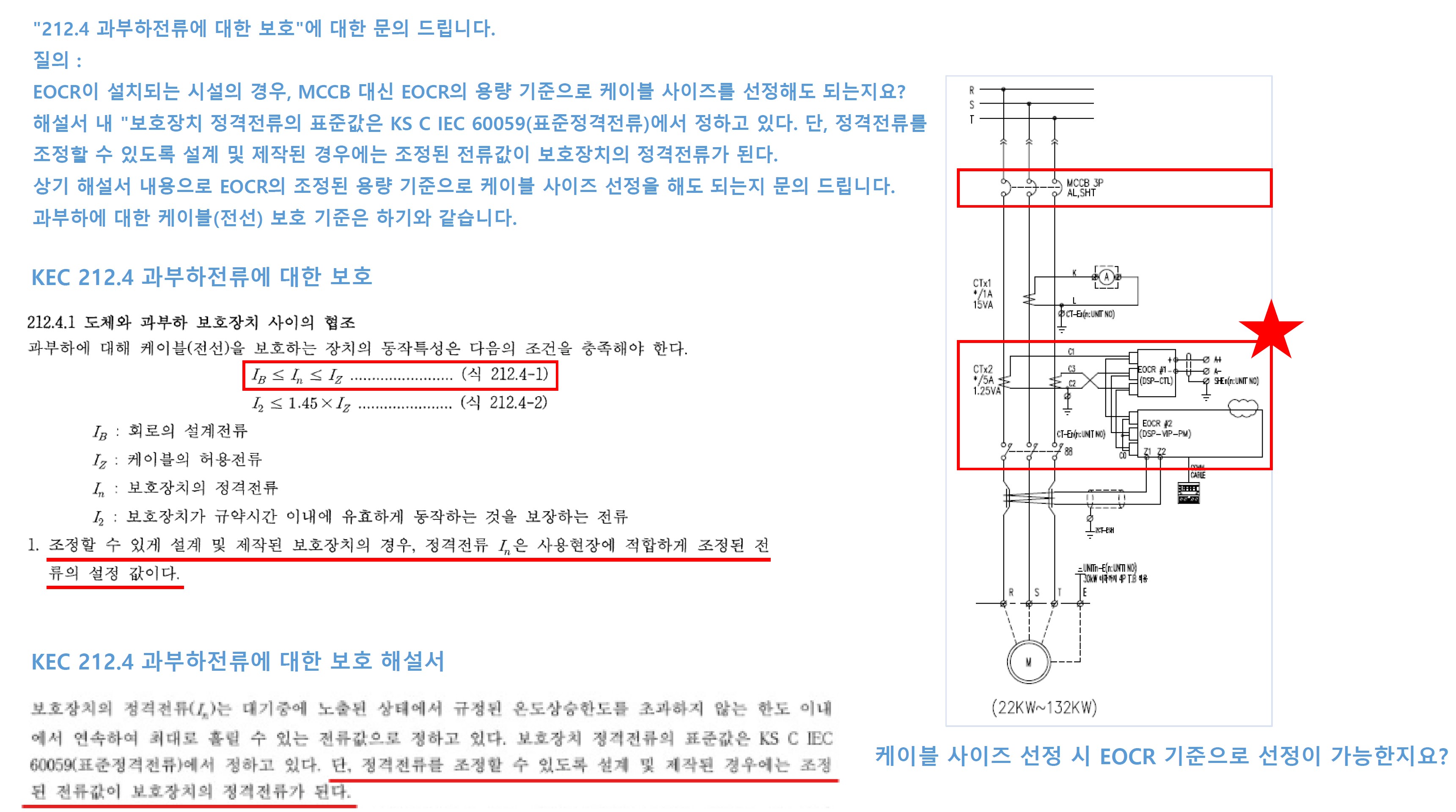

"212.4 과부하전류에 대한 보호"에 대한 문의 드립니다.
질의 :
EOCR이 설치되는 시설의 경우, MCCB 대신 EOCR의 용량 기준으로 케이블 사이즈를 선정해도 되는지요?
해설서 내 "보호장치 정격전류의 표준값은 KS C IEC 60059(표준정격전류)에서 정하고 있다. 단, 정격전류를
조정할 수 있도록 설계 및 제작된 경우에는 조정된 전류값이 보호장치의 정격전류가 된다.
상기 해설서 내용으로 EOCR의 조정된 용량 기준으로 케이블 사이즈 선정을 해도 되는지 문의 드립니다.
감사합니다.
답변글
(2022. 03. 14 1차 답변)
본 건 보호설비 기술분과의 기술적 검토가 필요하여 답변에 시일이 소요되고 있음을 양해하여 주시기 바랍니다.
(2022. 03. 15 2차 답변)
보호분과 전문가의 자문 결과를 근거로 아래와 같이 2차 답변합니다.
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 KEC 212.4 과부하전류에 대한 보호 검토시 KEC 핸드북의 설명에 따라 EOCR의 조정된 용량을 기준으로 케이블 굵기를 선정해도 되는지에 대하여 문의하여 아래와 같이 회신합니다.
2. KEC 212.4에 대하여 핸드북(p.176)은 “보호장치 정격전류의 표준값은 KS C IEC 60059(표준정격전류)에서 정하고 있다. 단, 정격전류를 조정할 수 있도록 설계 및 제작된 경우에는 조정된 전류값이 보호장치의 정격전류가 된다.”고 설명하고 있는데, 이는 보호장치에 해당하는 차단기가 정격전류를 조정할 수 있도록 설계 및 제작된 경우를 의미하는 것으로 사료됨을(EOCR는 전동기 보호 역할이므로 제외) 참고하시기 바랍니다. 끝.
(2022. 04. 29 3차 답변)
보호분과 전문가의 추가 의견에 따라 아래와 같이 3차 답변합니다.
1. 전동기 보호를 목적으로 EOCR을 사용하는 경우라 하더라도 분기회로 도체는 분기회로 메인 보호장치(이하 MCCB)의 정격전류에 의해 도체의 규격을 선정하는 것이 적합합니다.
2. 다만, 다음과 같은 조건을 만족할 경우에는 EOCR 설치점 부하측의 분기회로 도체는 EOCR의 전류 설정값에 의해 도체의 규격을 선정할 수 있을 것으로 판단됩니다.
가. EOCR 부하측 분기회로 도체는 212.4.1 도체와 과부하 보호장치 사이의 협조(식 212.4-1, 212.4-2)를 만족하여야 합니다.
나. EOCR은 전동기 보호는 물론 EOCR 부하측 분기회로 도체도 과부하로부터 보호하여야 합니다.
다. MCCB와 EOCR 사이의 도체는 MCCB에 의하여 과부하보호 요구조건을 충족하여야 합니다.
라. MCCB에서 EOCR까지의 도체와 EOCR에서 부하측 전동기까지의 도체는 모두 MCCB에 의하여 단락보호 요구조건을 충족하여야 합니다.
3. 아울러 전동기 과부하보호장치로 사용되는 EOCR은 KC인증 또는 KS에 적합한 제품이어야 될 것으로 판단되며, 해당 설비의 현장적용 타당성은 검사기관과 협의하심이 적절할 것으로 판단됩니다. 끝.
