[7945] 감전 및 과전류보호 설계방법에 관한 기술지침 부록
감전 및 과전류보호 설계방법에 관한 기술지침 부록

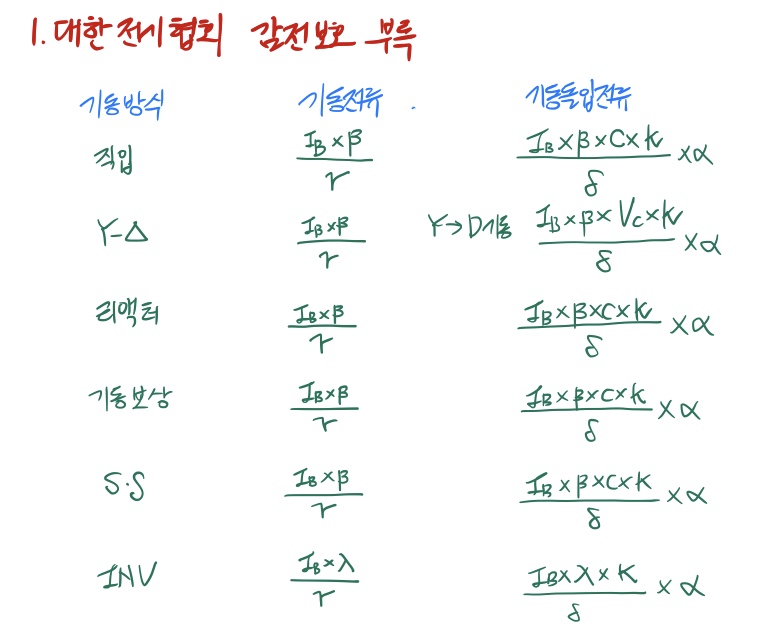

1. 전동기 기동전류에 의한 차단기 선정 방법과 기동돌입전류에 의한 차단기 선정 방법의 상이함
P.112, 145, 162, 180등
가. 기동전류에 의한 차단기 선정시
현장 여건상 전동기 기동시 돌입전류, 전압강하등의 이유로 감전압 기동방식을 채택 기동전류에 의한 차단기 선정시에
는 기동계수 고려 안함
2.기동돌입전류에 의한 차단기 선정시
가. 기동계수 적용함
3. 변압기, 발전기 용량산정시 기동계수 고려하여 선정
4. 상기 기동계수를 적용하는 기준이 각기 다름에 따른 기준 상이
5. 질의 :
가. 전동기 기동시 기동전류에 의한 차단기 선정시 감전압 기동방식을 채택 하였어도, 전전압 기동배율만 고려하여 차단기 선정해야 하는지요?
나. 전전압 기동배율로만 고려해야 한다면, 변압기, 발전기, 기동돌입전류의 의한 용량 선정도 기동계수를 고려하지 않아
야 하는지요?
다. IEC에서는 기동전류에 의한 차단기 선정시 기동계수를 적용하지 않는 전전압 기동배율로만 차단기 선정 하는 지요?
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 우리 협회가 발행한 “감전 및 과전류보호 설계방법에 대한 기술지침” (KECG 1702) 부록의 예시에 대하여 문의하여 아래와 같이 회신합니다.
2. 본 기술지침은 한국전기설비규정(KEC)의 현장 적용을 위한 관계자들의 이해를 돕고자 개발된 것으로서, 본 기술지침의 설계예시는 각각에서 제시된 설계조건을 전제로 작성된 것입니다. 따라서 현장 설계 시 본 기술지침의 설계예시를 참고할 수 있으나 설계조건은 현장마다 다르므로 현장의 조건을 고려하여 적합한 결과를 산출하여야 합니다.
3. 귀하께서 질의하신 설계예시에서는 설계조건으로 전동기의 전전압 기동배율과 전전압 기동시간이 주어진 전제하에 계산되었기 때문에 해당 조건을 적용하였습니다. 만약 귀하께서 질의하신 바와 같이 감전압 기동방식을 채택한 경우에는 기동전류가 감소하고 기동시간이 증가되는 점 등을 고려하여 감전압 기동방식에 따른 기동배율과 기동시간으로부터 보호장치의 규약동작배율을 산정하여 설계할 수 있습니다. 즉, 기동방식에 따른 기동계수를 고려하기 위해서는 전전압 기동시간이 아닌 해당 기동방식에 따른 기동시간이 고려되어야 함을 알려드립니다. 끝.
