[7936] kec 142.2의 7.의 나. 질문드립니다.
안녕하세요 위의 올려드린 문구에 대해 질문드립니다.
대지와의 전기저항 값이 2옴 이하인 값을 유지하는 철골을 접지극으로 사용할 수 있다는 뜻인데
통합접지시에도 안전전압 뿐만 아니라 2옴이하의 값을 만족해야 하는건가요?
그리고 메시선을 포설한 접지극의 접지저항값이 2옴이하를 만족해야 된다는 근거로 적용가능한가요?
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 KEC 142.2의 7.‘나’에 대한 자문을 요청하여 아래와 같이 회신합니다.

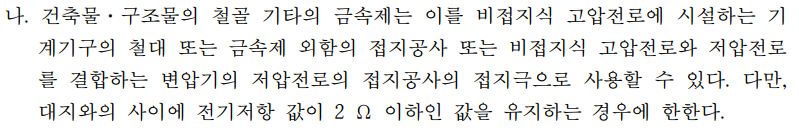

2. KEC 142.2의 7.‘나’는 저항 값이 2 Ω 이하인 건축물･구조물의 철골 기타의 금속제는 “비접지식 고압전로에 시설하는 기계기구의 철대 또는 금속제 외함의 접지공사 또는 비접지식 고압전로와 저압전로를 결합하는 변압기의 저압전로의 접지공사의 접지극으로 사용할 수 있다.”는 의미로서 귀하가 통합접지를 시행하는 경우에는 KEC 142.6의 통합접지 시설기준에 따름이 타당할 것으로 사료됩니다.
3. 아울러 메시는 귀하 접지시스템의 접지저항 값을 얻기 위한 접지극의 시공방법으로서 본 규정과는 무관함을 참고하시기 바랍니다. 끝.
