[7898] KEC 121.2 규격 관련 단상구성시 문의
안녕하세요
통신장비 전원시공에 있어서 문의 드립니다.
통신장비 전원 연결시

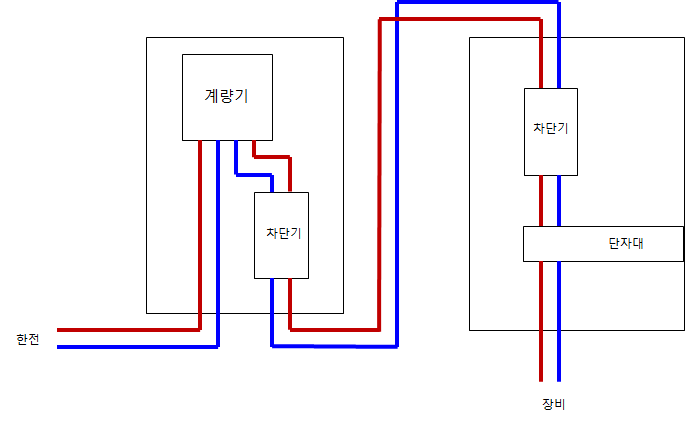

한전계통 또는 메인분전반에서 단상 220V로 그림과 같이 구성이 되고 있습니다.
케이블 종류는 ACFV, FR-8 계열을 사용하고 있습니다.
1) 그림의 모든 구간에 케이블 색상이 주어진 색상대로 되어야 하나요?
2) 주어진 색상이라면 구분은 갈색, 청색이 맞을까요?
(인입에서 L1, L2, L3 어느곳에서 인출 되어도 동일한지?)
3) 색상대로 해야 한다면, 해당 제품(색상으로 되어있는 케이블)이 없을시(이전제품 재고보유 포함) 각 연결부위에 색상구분되는 테이프로 표시해도 되는듯 한데 압착단말시 보호튜브나 단말 보호 캡에 해당색상으로 표시 해도 되나요?
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 KEC 121.2에 명시한 전선의 식별기준에 대하여 문의하여 아래와 같이 회신합니다.
2. 본 기준은 전기배선의 모든 구간에 적용하여야 하며(질의 1), 전선의 색상은 KEC 표 121.2-1에 따라야 합니다. 다만, 단상회로의 색상은 모상의 색상을 따르는 방법과 L1 색상기준에 따르는 방법 중에서 현장의 안전성 확보(작업자의 혼란 예방 등)를 위한 취지에 적합하도록 선택하여 적용함이 타당할 것이므로 구체적인 적용방법은 전기안전을 검사하는 기관과 협의하시기 바랍니다(질의 2).
3. 아울러 KEC 색상 기준과 다르게 생산된 재고전선은 우리 협회 FAQ 게시판 18번 내용을 참고하시기 바랍니다(질의 3). 끝.
※ FAQ 게시판 18번 ☞
http://www.kea.kr/front/bbs/board.php?ID=open01_02&UID=34
