[7755] 옥내배선 허용전류

    • d○○
    • 2021.12.07 18:35
    • 4846

    전등, 전열용 옥내배선 허용 전류 문의

    KSC IEC 60364 5-52에서

    4sq의 경우 2개부하도체 매입 35A (2개도체란 상선과 중성선으로 해석하는게 맞나요)
                   3개부하도체 매입 31A (3개도체란 상선과 중성선 그리고 스위치선 으로 해석 하는게 맞나요)

    여기에 전류감소계수가 있는데
    전선수 1 일때 감소계수 1
    전선수 2 일때 감소계수 0.8
    전선수 3 일때 감소계수 0.7
    전선수 4 일때 감소계수 0.65
    전선수 5 일때 감소계수 0.6
    전선수 6 일때 감소계수 0.57
    전선수 9 일때 감소계수 0.5 . . .  되어 있읍니다
    여기서 전선수란 도체갯수 인가요 아님 회로수 인가요

    예를들어 전열의 3개 회로를 전선관 하나에 매입했을 경우
    1. 감소계수를 도체갯수로 볼때
        허용 전류는 35A x 0.57(전선수 6) = 19.95A 이경우 ELB 20AT에 사용불가 합니다
    2. 감소계수를 회로수로 볼때
        허용 전류는 35A x 0.7 (회로수 3) = 24.5A   이경우 ELB 20AT에 사용가능 합니다

    전등회로에서는 같은회로라 하더라도 스위치의 수량에 따라 도체수가 많아집니다
    같은회로의 전등에 6개의 스위치가 있다면 총 도체수는 8가닥 입니다
    1. 감소계수를 도체갯수로 볼때
        허용전류는 35A x 0.5 (전선수 9) = 17.5A 이경우 ELB 20AT에 사용불가 합니다
    2. 감소계수를 회로수로 볼때
       허용전류는 35A x 1(회로수 1) = 35A 이경우 ELB 20AT에 사용가능합니다

    같은규정을 두고 해석에 차이가 결과는 크게 납니다
    그래서 실제로 전등전열용으로 2.5sq 로 해도 된다는 사람도 있고, 4sq를 써야 한다는 사람도 있고
              스위치수량이 많은 경우는  4sq로 안되니 6sq를 써야 한다 하는데

    ​​​​​​​전기협회에서의 정확한 해석 부탁드립니다​

    답변글

    • 전기상담실




    1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 KS C IEC 60364-5-52 부속서 B의 허용전류에 대하여 문의하여 아래와 같이 회신합니다.



    2. KS C IEC 60364-5-52 부속서 B 허용전류에 명시한 ‘2개 부하도체또는 ‘3개 부하도체란 상도체 개수로서 12선식 또는 33선식(34선식은 부하 평형 조건으로 도체수에서 중성선을 제외함)을 의미합니다. 또한 전류감소계수의 전선수는 표 제목에 명시한대로 해석하심이 타당할 것으로 사료됩니다.



    3. 아울러 귀하가 제시한 예시의 저감계수표는 B.52.17로 사료되는데, 본 표의 제목에 회로 또는 다심케이블의 수로 명시되었으므로 수치는 회로수를 의미하며, 전등회로에서 6개의 스위치로 전등군을 배열할 경우의 회로수는 6개로 적용함이 타당할 것으로 사료됩니다.

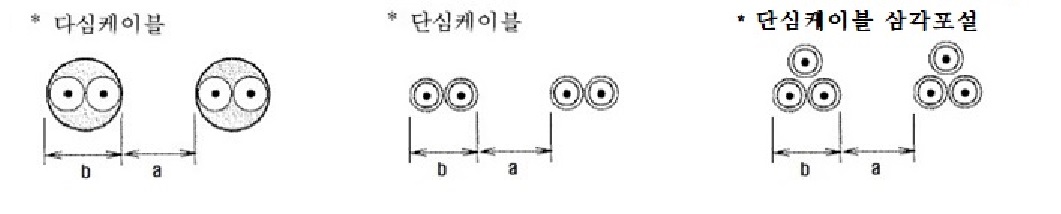

    4. 참고로 본 표의 비고 2에 따르면 인접케이블간의 수평간격이 전체 바깥지름의 2배를 초과할 경우(아래 그림에서 a>2b인 경우)에는 감소계수를 적용할 필요가 없음을 알려드리며 구체적인 감소계수표에 대한 질의는 우리 협회 전기상담실(02.2223.3711)로 전화 문의하시기 바랍니다. .
