[7733] 전선관 본딩관련 질의

    • c○○
    • 2021.11.24 18:50
    • 5159

    전선관 본딩관련하여 질의 드립니다.



    현재



    전선관 설치 상태는 사진상으로보이다 시피 판넬 박스 등에 로크너트 부싱을 사용하여



    견고하게 고정되어있는 상태 입니다.



    지하주차장 내 배관이라 진동 및 접속이 힘든 구간도 없는 상태이고요.



    이런 경우 등전위 본딩이 필요한지 질의드립니다.

    답변글

    • 전기상담실





    1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 사진과 같은 현장에서 등전위 본딩의 필요성에 대하여 문의하였으나 제목과 문맥상으로 볼 때 금속관 공사 시 전기적으로 완전하게 접속하기 위하여 금속관 연결부위에 시행하는 본딩의 필요성에 대한 문의로 사료되어 아래와 같이 회신합니다.



    2. 금속관 공사시 KEC 232.12.3‘1’에 따라 금속관 상호 간 및 관과 박스 기타의 부속품과는 나사접속 기타 이와 동등 이상의 효력이 있는 방법에 의하여 견고하고 또한 전기적으로 완전하게 접속하여야 하는데, 일반적으로 관 상호간에 적당한 커플링, 노말 밴드, 유니온 커플링, 아답터 등을 사용할 경우에는 별도의 본딩을 실시할 필요가 없음(KEC 핸드북 p.309)을 참고하시기 바랍니다.

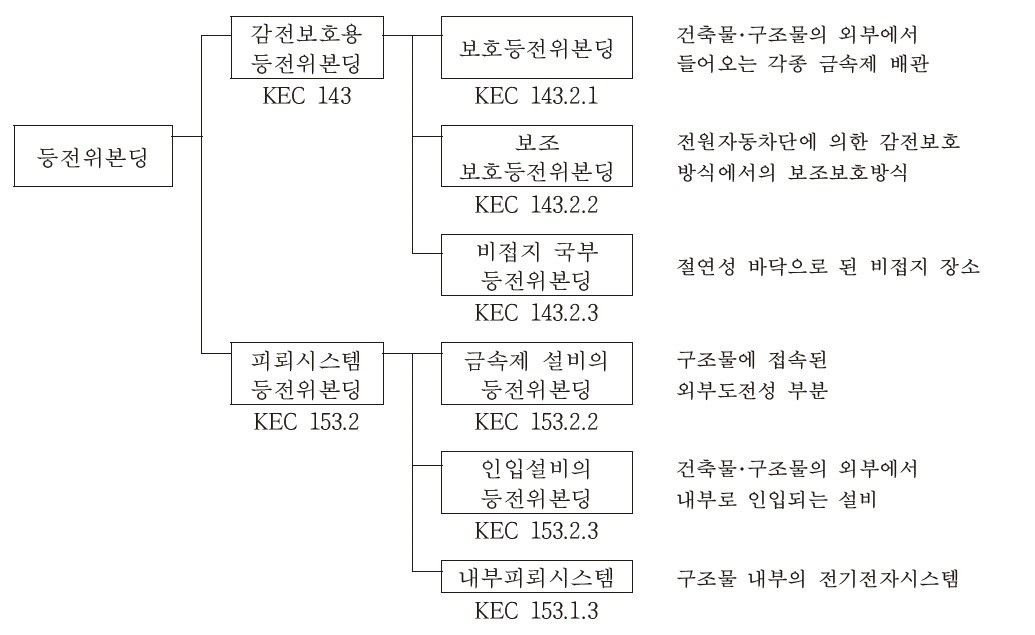

    3. 다만, 우리 협회는 귀하의 사진으로 현장 상태를 잘 알 수 없으므로 귀하 현장을 잘 아는 전문가와 협의하시되, 귀하의 문의가 등전위 본딩에 대한 것이라면 아래 등전위 본딩 분류표를 참고하시어 해당하는 KEC 조항의 기준에 따르시기 바랍니다. .










    KEC 핸드북

    http://kec.kea.kr/ebook/2021/book222/index.html
