[7615] 단상 케이블 포설시 CV 3C 케이블 접지선 사용 가능 유무

    • l○○
    • 2021.10.08 15:17
    • 5195




    단상 전원 케이블 포설시

    3C CV 케이블을 이용하여, 2C는 전원공급을 하고 1C는 접지선으로 사용 가능한지 알고싶습니다.

    1. 3C CV 케이블내에서의 단상 전원 공급과 접지까지 같이 사용가능한지와,

    2. 불가능하다면 기술 기준상의 어떤 항목을 참고해서 해석 해야 하는지 알고싶습니다.

    감사합니다.

    답변글

    • 전기상담실

    1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 3C CV 케이블을 단상회로와 접지선으로 함께 사용해도 되는지에 대하여 문의하여 아래와 같이 회신합니다.



    2. ｢전기설비기술기준｣은 귀하의 질의와 같은 상황을 구체적으로 다루고 있지 않으나 KEC 142.3.2에서 보호도체는 다심케이블의 도체를 이용할 수 있다고 명시함에 따라 하나의 다심케이블 내에 다른 회로와 보호도체를 함께 시설할 수 있을 것으로 사료됩니다.

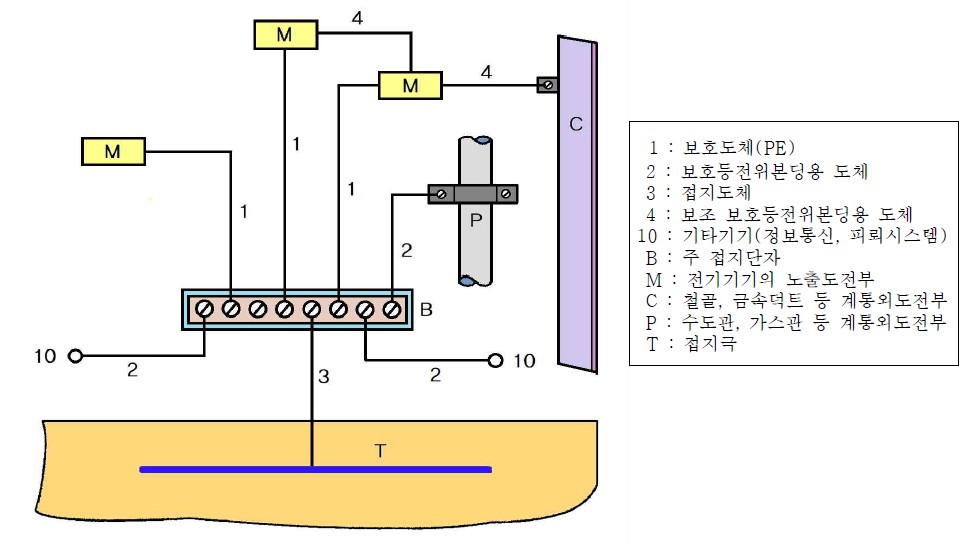

    3. 참고로 보호도체란 감전에 대한 보호 등 안전을 위해 제공되는 도체로서 아래 그림의 ①을 의미함을 알려드립니다. 끝.
