[7540] TN계통에서 전기공급자 준수사항 문의
KEC 211.2.5 TN계통
2. 접지가 공공계통 또는 다른 전원계통으로 부터 제공되는 경우 그 설비의 외부특에 필요한 조건은 전기공급자가 준수하여야 한다. 조건에 포함된 예는 다음과 같다.
나. Rb/Re <= 50/(U0-50)
Rb : 병력 접지극 전체의 접지저항 값
Re : 1선지락이 발생할수 있으며 보호도체와 접속되어 있지 않는 계통외도전부의 대지와의 접촉저항의 최소값
Uo : 공칭대지전압(실효 값)
질의 1. 전기공급자가 준수하여야할 조건이므로 해당 식에의해 Rb값을 유지하여야 하는데,
그러려면 Re값을 알아야합니다. 최소값은 얼마로 해야하는지요?
(본 Q&A게시판 2021.3.11 유사 질의 답변사항에 Rb, Re값 위치는 확인완료)
2. 만약 Re값이 계산값(또는 현장에 따라 달라지는 값)이라고하면 그 사항을 어떻게 할고 전기공급자는 Rb값을 결정할 수 있나요?
3. 계통외 도전부가 다수일 경우 어떤걸 적용해야 하는지요?
4. 전기공급자의 설비는 이미 정해져 있는 상황에서 건물을 새로지을 경우 Rb값은 나와 있으므로 반대로 Re값을 계산하여 활용가능한지요?
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 KEC 211.2.5에 명시한 TN계통의 고장보호 요구사항 중에서 전기공급자가 준수하여야 할 사항에 대하여 문의하여 아래와 같이 회신합니다.

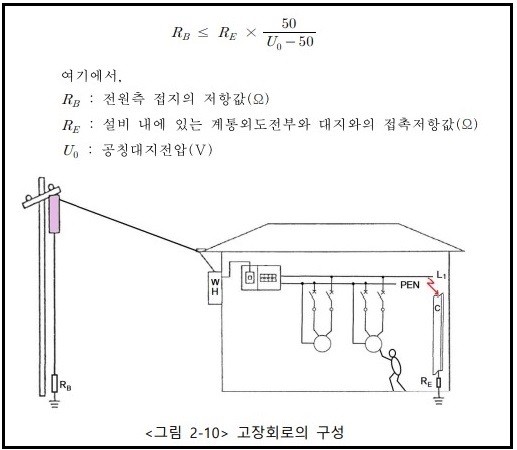

2. KEC 211.2.5 조건식에서 Re는 “설비 내에 있는 계통외 도전부와 대지와의 접촉저항 값[Ω]”으로서 아래 그림을 참고하시되, 현장의 고장회로 구성에 따른 여러 가지 경로 중 최소값을 산출하시기 바라며(질의 1), Rb는 “전기공급자 전원측 접지 저항 값[Ω]”으로서 전기사업자인 한전이 결정하므로 한전과 협의하심이 타당할 것으로 사료되며, 다만 본 조건식은 귀하의 접지가 전원계통에서 제공되는 경우임을 침고하시기 바랍니다(질의 2).
3. 아울러 계통외 도전부가 다수일 경우에는 질의 1의 답변과 같이 Re가 최소값이 되는 고장회로 경로를 적용하시기 바라며(질의 3), 한전 전력계통의 접지저항 값은 경년변화, 접지 개보수 등으로 변동이 있을 수 있으므로 귀하가 건물을 새로 지을 경우에는 한전과 다시 협의하심이 타당할 것으로 사료됩니다(질의 4). 끝.
