[7115] KEC 접지 기준 관련
1. 접지와 관련하여 KEC 시행에 따라서 기존 접지종별 규정이 폐지되고 접지 계통 방식으로 변경되었고,
접지종별에 따른 접지저항 규정치는 없어졌고 감전에 대한 종합적인 보호 방식으로 바뀌었다는 것 까지는 이해했습니다.
그런데 그렇다고 하더라도 접지공사가 제대로 되었는지 확인하기 위해서 접지저항을 확인하는 것은 중요한 것 같은데..
TN 계통 부분을 보면 Rb/Re <= 50/(Uo-50)에서 Re 값을 알아야 할 것 같아보입니다.
Re(1선 지락이 발생할 수 있으며 보호도체와 접속되어 있지 않은 계통외도전부의 대지와의 접촉저항의 최소값) 값은 어떻게 알 수 있나요?
2. 그리고 추가로 고장루프임피던스 값은 어떻게 알 수 있나요?
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 KEC 211.2.5에 TN계통의 전원 자동차단에 의한 보호대책에서 접지공사의 적합성 판단을 위한 접지저항 측정에 대하여 문의하여 아래와 같이 회신합니다.

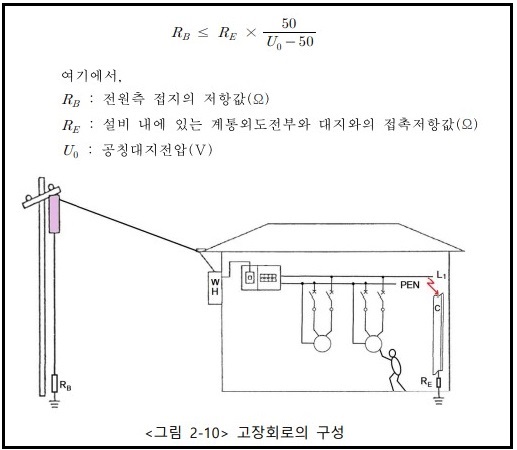

2. KEC는 감전에 대한 보호의 적합성 여부로 접지기준의 만족여부를 판단하는 것이 가능합니다. 즉, 인체감전보호를 위하여 고장시 접촉전압을 50V 이하로 유지하기 위하여 계통접지방식에 따라 접지저항 값을 충족하도록 규정하고 있는데, 귀하가 질의한 KEC 211.2.5의 Re는 설비 내에 있는 계통외도전부와 대지와의 접촉저항 값(Ω)으로서 아래 그림 예시를 참조하시되(질의 1), IEC 및 KEC 기준에 의한 접지설계, 감전에 대한 보호 또는 저항값의 측정, 고장루프임피던스 값을 구하는 방법 등은 관련 기술교육이나 시중의 학술서적, 인터넷 자료 등을 활용하거나 관련 전문가에게 문의하심이 타당할 것으로 사료됩니다(질의 2).
3. 참고로 우리 협회도 이와 관련한 기술기준 교육을 시행함은 물론, ‘감전 및 과전류보호 설계기술지침’(KECG 1702-2019), ‘접지설계에 관한 기술지침’(KECG 1703-2019) 등을 발행하여 해설 및 계산사례 등을 소개하고 있는 바, 많이 활용하시기 바랍니다. 끝.
※ 대한전기협회 2021년도 기술기준 교육계획 보기 ☞
http://kec.kea.kr/edu/EduRequestMast.do?menuId=leftmenu1
※ 대한전기협회 발행도서 보기 ☞
http://www.kea.kr/front/shop/list.php?ca_id=10
