[6956] 고저항접지(HRG) 설치 관련 문의 드립니다.
전기설비 기술기준의 판단기준의 고저항 설치 관련 문의를 드립니다.
1. 지락 발생시에도 연속공정을 유지하기 위해서는 HRG 설치가 필수 사항인가요?
2. 지락 발생시 연속공정을 유지하기 위해서 HRG 설치가 필수라면,
3상3선식 방식에만 HRG를 설치를 할 수있나요?
3상 4선식을 적용하는 경우 HRG를 설치를 하지 않아도 되나요?
제27조에서 HRG 설치에 대해서 전압선과 중선선 사이에 부하가 없어야 되는 이유는 무엇인가요?
(※ 전기설비 기술기준의 판단기준 제27조에서는 전압선과 중성선사이에 부하가 없을 것을 명시하고 있음)
**************************************************************************************************************
제27조 (전로의 중성점 접지)
⑥ 계속적인 전력공급이 요구되는 화학공장, 시멘트 공장, 철강공장 등의 연속공정설비 또는 이에 준하는 곳의 전기설로서 지락전류를 제한하기 위하여 저항기를 사용하는 중성점 고저항 접지 계통은 각호에 따를 경우 300V 이상 1kV 이하의 3상 교류 게통에 적용할 수 있다.
3. 전압선과 중성선 사이에 부하가 없을것.
**************************************************************************************************************
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 ｢전기설비기술기준의 판단기준｣(이하 판단기준이라 함) 제27조에 명시된 저항접지에 대하여 문의하여 아래와 같이 회신합니다.
2. 판단기준 제27조는 전로의 중성점의 접지에 대한 기준으로서 동 기준 제6항은 계속적인 전력공급이 요구되는 화학공장 등의 연속공정설비에서 지락전류를 제한하기 위하여 저항기를 사용하여 중성점을 접지하는 경우에 대한 시설규정입니다(질의 1).

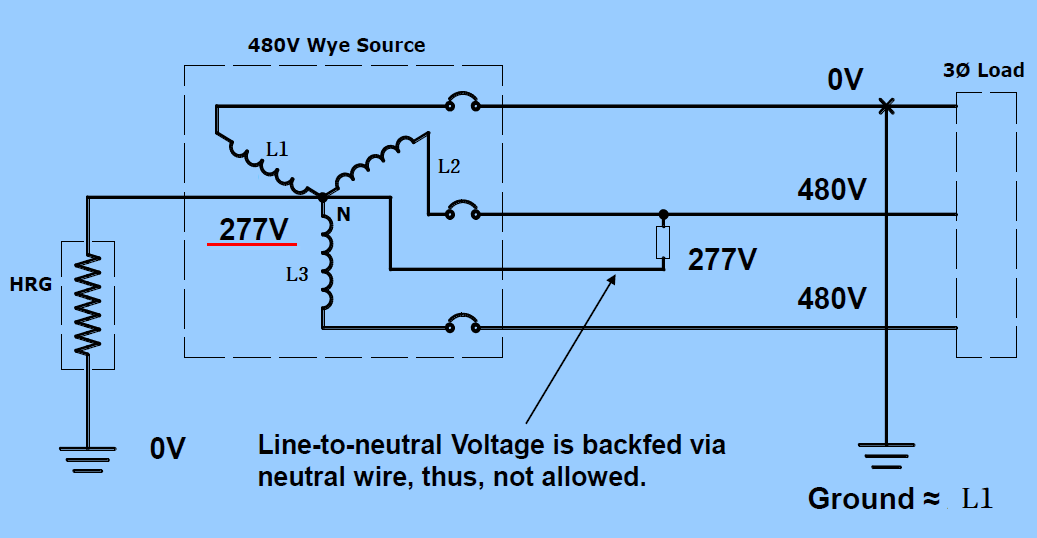

3. 아울러 저항접지에 대한 결선도 사례는 ｢전기설비기술기준의 해설서｣ p.147 [해설 그림 27-2]를 참조하시기 바라며(질의 2), 동 기준 제6항 3호에서 명시한 바와 같이 전압선과 중성선 사이에 부하가 없어야 하는 사유는 아래 그림을 참고하시기 바랍니다(질의 3). 끝.
※ ｢2016 전기설비기술기준의 해설서｣ 보기 ☞
http://kec.kea.kr/ebook/2019/book6/index.html
