[6924] 감전 및 과전류보호 설계기술지침 정오 문의
안녕하세요 수고많으십니다.
2020년 전기설비기술기준 질의*회신집 보고 문의드립니다.

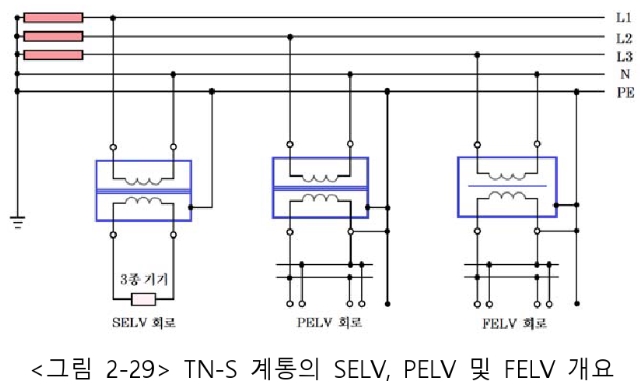

파일 보면 129페이지에 감전 및 과전류보호 설계기술지침 정오표 그림이 있습니다.
그런데 감전 및 과전류보호 설계기술지침 도서 67페이지 표를 보면
SELV 노출도전부는 접지하지 않는다고 되어있습니다.
그림과 배치되는 내용이 아닌지요?
답변 미리 감사드립니다.
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 SELV회로에 대하여 문의하여 아래와 같이 회신합니다.
2. KEC 211.5.4의 ‘4’는 “SELV 회로의 노출도전부는 대지 또는 다른 회로의 노출도전부나 보호도체에 접속하지 않아야 한다.”고 명시되어 있는데 귀하가 질의하신 정오표의 그림에서도 SELV 회로에는 접지 표기가 없는 바, 그림을 다시 확인하시기 바랍니다. 끝.
(2021. 01. 14 보충 답변)

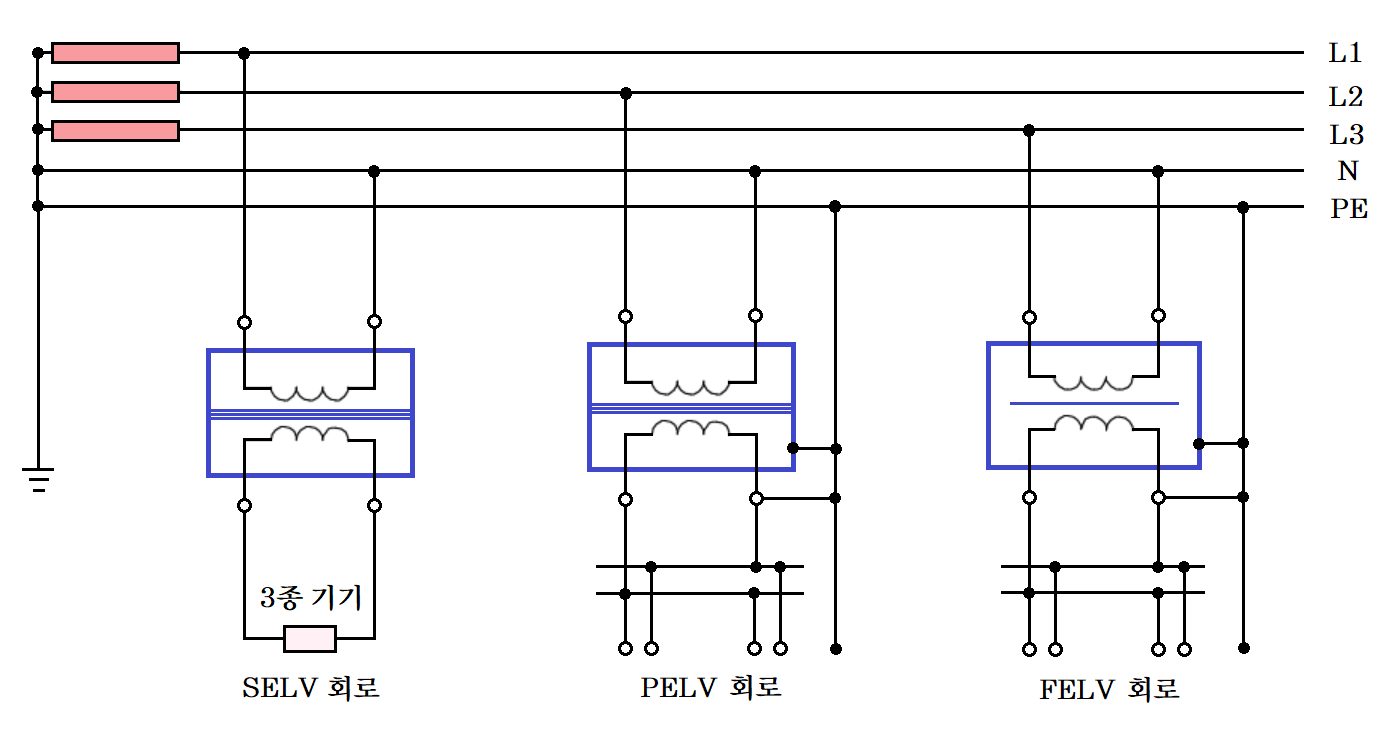

귀하의 질의에 따라 SELV 설명 그림을 아래와 같이 수정하오니 참고하시기 바랍니다.
