[6864] IEC 60445 규격 전선의 식별
IEC 60445 규격 관련하여, 문의 드립니다.
1. AC 3상 전원에서 단상을 분기하여 쓰는 경우 선 색상은 어떻게해야 하나요?
L1 갈색, L2 검정색, L3 회색에서 L1-L3 단상 라인을 분기하는 경우, 전선색상은 L1 갈색 - L3 회색으로 가야하는건가요?
2. 상 구분 명칭 관련하여, AC 3상 전원( L1, L2, L3 )와 DC전원( L+, L-)로 반드시 표기해야 하는지요?
R, S, T 로도 표기 가능한지 여부 등이 궁금합니다.
3. DC 전원은 L+ 적색, L-백색으로 적용하면 되나요?
4. 해당 규격 색상이 적용되는 범위는 어떻게되나요? 배전반, 분전반, 기동반 등 판넬 전체에 해당되는지요?
부하가 있는 동력선에만 적용 되는지, 아니면 내부 PCB 등 제어전원에도 해당되나요?
확인 부탁 드립니다. 감사합니다.
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 KEC 121.2 전선의 식별에 대하여 문의하여 아래와 같이 회신합니다.
2. KEC 121.2 전선의 식별은 국내 규정별 상이한 식별 색상의 일원화를 목적으로 하며, 색상에 의한 식별의 경우 본 기준에 따라야 합니다.
○ 단상선로에 대한 상별 식별 방법을 명시하고 있지는 않으나, 3상 전원에서 분기할 경우에는 3상 전원의 색상과 같은 색상으로 표시함이 타당할 것으로 사료됩니다(질의 1).
○ 또한 A, B, C 또는 R, S, T 등 상별 호칭은 기준에 명시되지 않았으나 일반적으로 통용하던 호칭이었는데, 전기 분야 국제기준인 IEC는 상별 호칭을 L1, L2, L3 로 표현하고 있음에 따라 본 기준에서도 인용한 표현으로서 전선 식별을 알파벳 숫자로 표시할 경우에는 본 기준에 따라야 할 것으로 사료됩니다(질의 2).

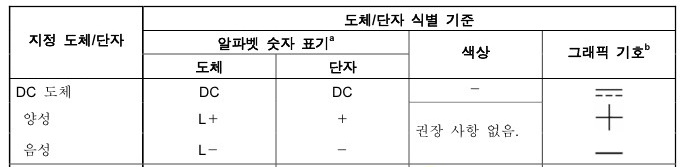

○ 아울러 KS C IEC 60445에 따르면 직류는 아래 표에서 보듯이 L+, L- (도체) 및 +, - (단자) 등과 같은 알파벳 숫자로 표기하되, 색상 식별에 대한 권장사항은 없으므로 사용자 환경에 적합하게 시공할 수 있음을 참고하시기 바랍니다(질의 3).
※ 2017년도 IEC 60445는 직류 도체의 색상을 적색(+)과 흰색(-)으로 명시하는 것으로 개정되었으나, 국내 표준인 KS C IEC 60445는 아직 반영되지 않았고, 국내 표준도 조만간 IEC 기준과 일치화가 될 것으로 예상합니다.
○ 끝으로, 전선의 식별은 전기설비의 안전운전과 유지보수 관리의 혼란을 피하기 위함이며 우리 협회는 귀하의 현장상황을 잘 알 수 없으므로 제품의 내부배선, 제어선 등의 색상 식별은 본 취지에 적합하게 적용하심이 타당할 것으로 사료됩니다(질의 4). 끝.
