[6836] 스트링 인버터 정의
안녕하세요
한국전기설비규정 내 522.2 태양광설비의 시설기준 관련하여 질의 드립니다.
522.2.1의 나 항에 아래와 같은 내용이 있습니다.
----------------------------------------------------------------------------------------------------------
나. 모듈의 각 직렬군은 동일한 단락전류를 가진 모듈로 구성하여야 하며 1대의 인버터(멀티스트링 인버터의 경우 1대의 MPPT 제어기)에 연결된 모듈 직렬군이 2병렬 이상일 경우에는 각 직렬군의 출력전압 및 출력전류가 동일하게 형성되
도록 배열할 것
----------------------------------------------------------------------------------------------------------
현재 50kW의 스트링인버터를 사용하여 아래와 같이 모듈 구성을 고려중입니다.
사용예정중인 인버터가 규정 내 멀티 스트링인버터에 해당되어, MPPT당 모듈 직렬 연결개수를 달리해도 되는지 문의 드립니다.
(멀티스트링 인버터의 정의가 애매모호하여 여쭤봅니다. 제가 이해하기로는 MPPT가 여러개인 스트링 인버터를 의미하는 것 같은데....)
50kW 스펙 (GW50K-MT, 첨부참고)
- MPPT 제어기 수 : 4개
- MPPT제어기 당 입력단자 수 : 2개 (총 입력단자 : 8개)
- 모듈 직렬 수 : 16직렬 - 3개, 8직렬 - 1개
- 모듈 병렬 수 : 4개 (3 + 1)
- 인버터 연결 : 각 MPPT제어기 당 모듈 직렬군 1개 연결
스트링 vs 멀티스트링 인버터??
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 KEC 522.2.1에 명시된 ‘멀티스트림 인버터’의 정의에 대하여 문의하여 아래와 같이 회신합니다.
2. KEC 522.2.1의 ‘나’는 태양전지 스트링과 어레이 구성 시 동일한 단락전류를 가진 모듈을 선정하고 배열할 것을 규정한 것으로서
○ 태양전지 모듈은 제조회사마다 특성이 다르므로 한 스트링에 사용되는 모듈은 가급적 동일한 특성을 갖는 것을 선정함이 바람직하고 특히 단락전류가 다른 모듈을 직렬 연결하는 경우에는 발전손실 등을 야기하여 출력 저하를 가져올 수 있기 때문에 동일한 단락전류를 갖는 모듈을 사용하여야 합니다.
○ 또한 복수의 태양전지 스트링이 병렬로 연결되는 경우에는 스트링 사이의 전압 차이가 전체 설비의 출력 저하를 가져올 수 있기 때문에 각 스트링의 출력전압과 출력전류가 동일하게 형성되도록 배열되어야 합니다.

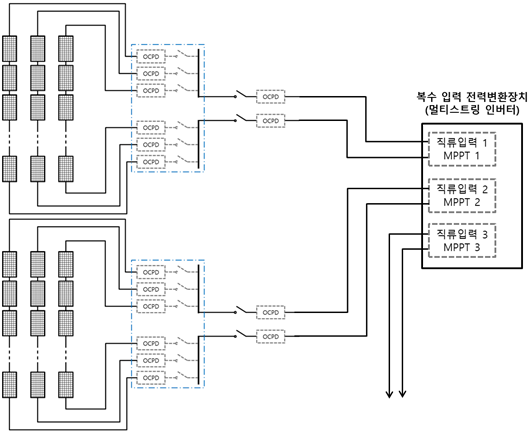

○ 이에 ‘멀티스트링 인버터’란 하나의 전력변환장치가 복수의 태양전지 어레이를 연결할 수 있도록 제작된 것으로서 보통 전기적으로 연결된 각 어레이마다 출력제어기를 두는데 복수 입력을 갖는 전력변환장치(멀티스트링 인버터)가 사용된 태양광발전설비 예시는 아래 그림을 참고하시기 바랍니다. 끝.
