[6789] 과전류 보호장치의 정격값
안녕하세요. 수고많으십니다.
협회에서 발간한 "감전 및 과전류보호 설계방법에 관한 기술지침"과 "부록"을 구매하여 공부중입니다.
두 도서를 보다가 문의사항이 있어서 글을 남깁니다.

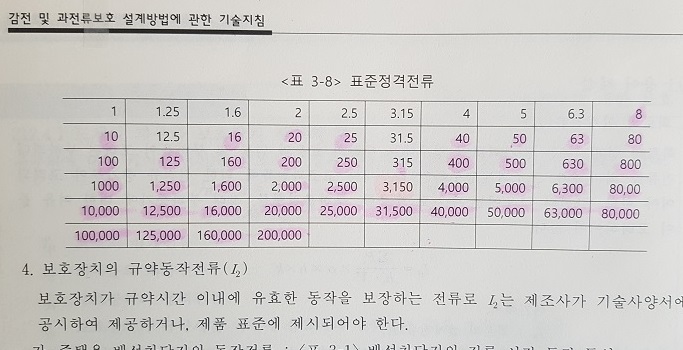

첨부사진1(위)은 기술지침 96페이지 <보호장치 표준정격전류>이라고 되어 수록된 표이고

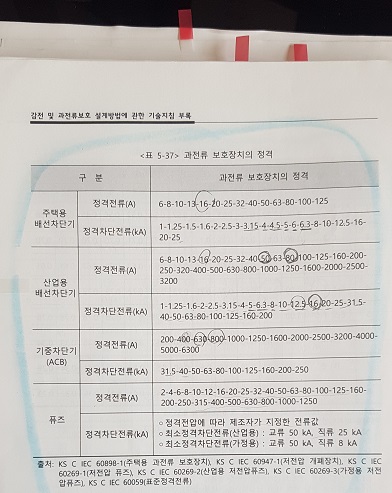

첨부사진2(아래)는 기술지침 부록서 364페이지 <과전류 보호장치의 정격>으로 수록되어있는 표입니다.
두 표의 내용을 보면 정격값이 서로 다른 부분이 있는데, 어떤 차이인가요?
기술지침의 <보호장치 표준정격전류>에 부록서의 <과전류 보호장치의 정격>의 값들이 포함되어있지 않거나
또는 값이 다른 부분들이 있어서 문의드립니다. (예를들어 31.5A)
답변 부탁드립니다.
답변에 항상 많은 도움이 되고 있습니다.
감사합니다.
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 우리 협회가 발행한 기술지침서와 부록의 과전류 보호장치 정격전류 값이 서로 상이한 것에 대하여 문의하여 아래와 같이 회신합니다.
2. 귀하가 질의하신 ｢KECG 1702-2019 감전 및 과전류보호 설계기술지침｣ 및 부록서는 각각의 표에 자료 출처가 명시되어 있으므로 해당 출처를 참조하시되, 기술지침의 자료 출처인 KS C IEC 60059(표준 정격 전류) 3항은 “표준 전류의 단계(Steps)는 그 용도나 특성에 따라 관련 설비마다 달라질 수 있다.”고 명시하고 있음에 따라 보호장치 개별 표준에서는 정격전류 값을 달리 정하고 있는 것으로 사료되며, 개별 표준에서 정격전류 값이 결정된 사유에 대하여는 해당 표준을 제정한 IEC 위원회 또는 관련 전문가에게 문의하심이 타당할 것으로 사료됩니다. 끝.
