[6612] 전선의 최소굵기 산정에 대해 문의 드립니다.

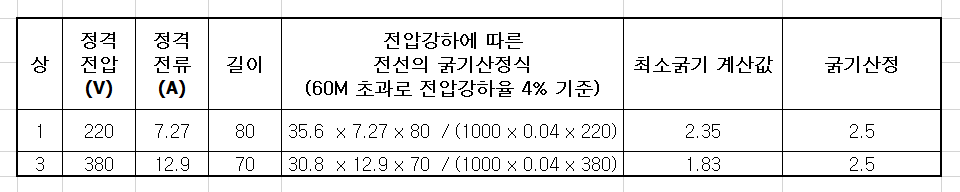

단상의 경우 3상4선식에서 핫상과 중성선을 기준으로 할때 가장 윗식을 이용하여 35.6을 대입하고 전압강하 계산시 220을 기준으로 하는게 맞나요?
3상 부하의 경우 중간 3상3선식을 기준으로 30.8을 대입하고 전압강하 계산시 380 을 기준으로 하는게 맞는것 같은데....
그렇다면 의문이 드는게 가장 아래쪽 식은 언제 사용하는건가요?
단상 변압기에서 나온건 가장 위에쪽 35.6의 식을 사용하고
3상4선식에서 핫상과 중성선을 사용하여 단상으로 사용시엔 가장
아래쪽 17.8식을 쓰는건가요?
1Ø 2W | 35.6 x L x I |
직류(DC) | e = ------------- |
| 1,000 x A |
3Ø 3W | 30.8 x L x I |
e = ------------- | |
1,000 x A | |
3Ø4W , 1Ø3W | 17.8 x L x I |
e' = ------------- | |
1,000 x A |
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오나, 귀하의 질의 제목과 본문내용이 불명확하여 답변이 충분하지 못할 수 있음을 양해하여 주시기 바라며, 본문의 내용을 기준으로 아래와 같이 회신합니다.
2. 귀하가 ‘핫상’이라고 표현한 것은 ‘전압선’을 의미하는 것으로 판단되며 본문 내용은 ｢내선규정｣ 부록 100-7(전선의 최대 길이) 3항에 수록된 전압강하 계산식의 일부를 편집한 것으로 추정되는데, 내선규정 내용을 편집한 자료에 대하여는 답변이 불가함을 알려드립니다. 다만, 귀하가 제시한 계산식은 내선규정 부록 100-7의 3항 (1)의 계산식을 공급방식별로 다시 풀어서 표현한 것으로서 귀하 현장배선의 공급방식이 단상 2선식이면 계수가 35.6인 식을, 3상4선식이면 계수가 17.8인 식을 적용하시기 바라며, 계산식의 산출근거는 내선규정 원문을 확인하시거나 학술적 이론에 대하여는 전기이론 관련 교육기관에 문의하심이 타당할 것으로 사료됩니다. 끝.
