[6417] 분전반 1차 메인 차단기 관련 질문입니다.
안녕하십니까. 저는 플랜트 기업에서 전기 담당자를 맡고 있습니다.

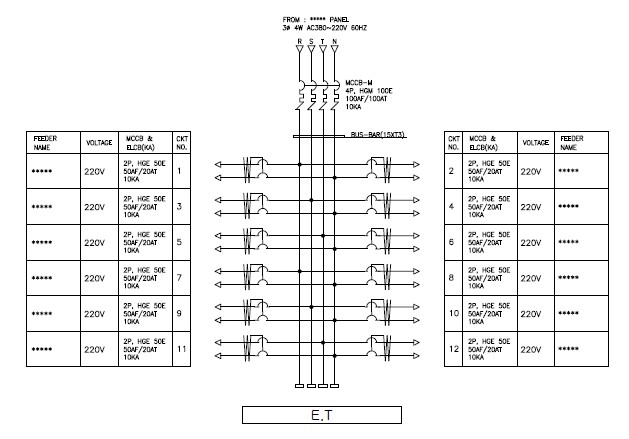

이번 공사에서 단상으로 구성된 분전반을 3상 4선으로 교체하려고 하는데 (380/220 입니다)
1차 메인 차단기 선정에 관하여 질문이 있습니다.
현재 규정된 기술 기준으로 1차 메인 차단기를 누전 차단기로 선정해야 하는 건가요?
MCCB로 선정하려고 했더니 사용전검사 때 승인을 하지 않는다는 이야기를 듣게 되어 망설이고 있습니다.
1차 메인 차단기를 누전차단기로 설정 하고, 나머지 분기 차단기도 전부 누전차단기로 설정하는게 맞는가요?
답변 기다리겠습니다.
감사합니다.
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하의 질의는 분전반 1차 메인 차단기와 분기차단기를 모두 누전차단기로 시설하여야 하는지에 대한 문의로 판단되는 바, 아래와 같이 회신합니다.
2. ｢전기설비기술기준의 판단기준｣ 제41조는 금속제 외함을 가지는 사용전압이 50V를 초과하는 저압의 기계 기구로서 사람이 쉽게 접촉할 우려가 있는 곳에 시설하는 것에 전기를 공급하는 전로에는 전로에 지락이 생겼을 때에 자동적으로 전로를 차단하는 장치를 하여야 한다고 명시하고 있으며, 동 기준 제1항의 단서 조항에 지락차단장치를 시설하지 않아도 되는 예외조건을 명시하고 있으므로 본 기준을 참고하시되, 귀하 현장의 분기회로가 이에 해당하는지 판단하시어 적용함이 타당할 것으로 사료되며 판단기준 최신내용은 우리 협회 홈페이지, 알림광장, 기술고시 및 공고 게시판의 제548번 자료 첨부물에서 열람 및 저장이 가능함을 알려드립니다.
3. 아울러 지락차단장치는 메인과 분기회로에 모두 시설하여야 한다고 명시하지는 않으나, 귀하 현장의 특수한 상황에 대한 적합성 판단은 현장의 전기안전 및 점검업무를 담당하는 기관 등에 문의하시기 바라며, 우리 협회가 발행한 내선규정은 제1475절에서 누전차단기의 종류와 시설기준 등을 다루고 있음을 참고하시기 바랍니다. 끝.
※ 판단기준 최신내용 보기 ☞
http://www.kea.kr/front/bbs/board.php?ID=show05&UID=559
