[6399] 표3115-3 380V 3상 유도전동기 1대인 경우의 분기회로의 케이블 굵기 선정시 조건 문의

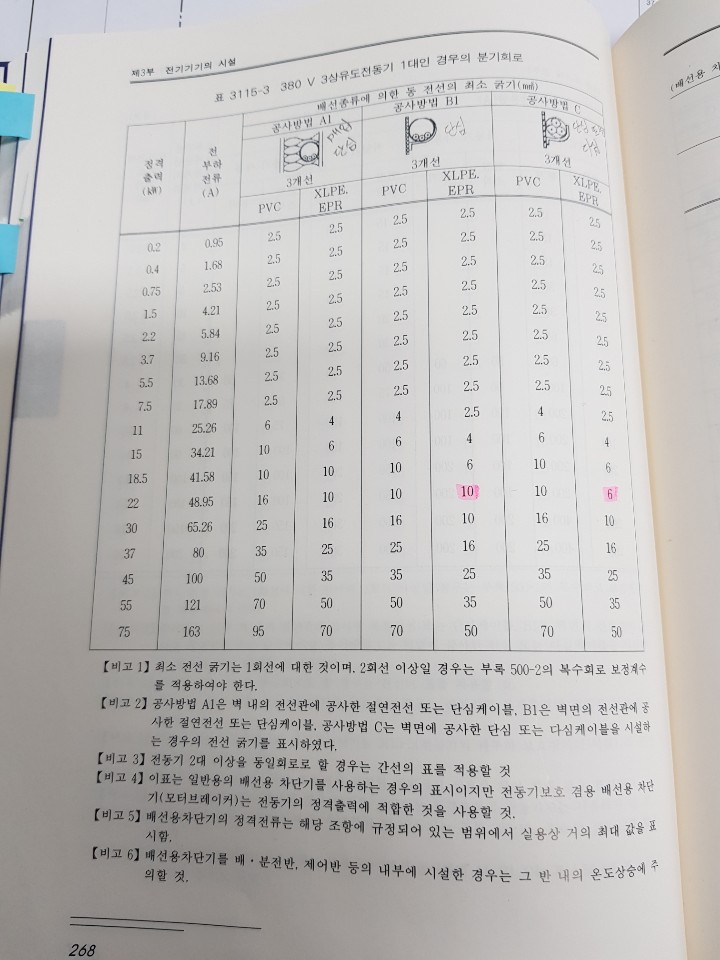

1. 표3115-3 380V 3상 유도전동기 1대인 경우의 분기회로의 케이블 굵기 선정시 거리 기준이 어떻게 되는지요?
2. 전동기가 22kW일 경우 공사방법 B1(단심)은 10SQ이고 공사방법 C(다심)일 경우는 6SQ를 적용하면 된다고 되어 있는데 이게 맞는건지요? 다심보다는 단심이 동일 규격일 경우 허용전류가 큰데 말이죠!!!!!
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오며, 귀하께서는 내선규정 표 3115-3의 케이블 선정 표에서 케이블의 길이 및 굵기 선정의 오류 여부에 대하여 질의한 바, 아래와 같이 회신합니다.
2. 내선규정 표 3115-3은 380V 3상 유도전동기 1대인 경우의 분기회로에서 배선종류별 전선의 최소 굵기를 제시한 내용으로서 이는 부록 500-2의 배선설비 공사방법에 따른 허용전류 산정방법에 의하여 계산한 결과 값을 정리한 내용이며, 자세한 설명은 본 표의 【비고 1~9】를 참고하시기 바랍니다.
○ 또한 본 표는 부록 500-2와 같이 전선의 허용전류에 대한 기본 값으로서 전선의 길이에 따른 전압강하 등은 귀하가 별도로 계산하여야 할 것으로 사료됩니다(질의 1).
○ 아울러 전선의 허용전류를 결정하는 요소는 전선의 절연체, 단심 또는 다심 등의 규격 뿐 아니라 공사방법에 따른 전선의 열 발생과 밀접한 관계가 있고 동일규격의 전선일 경우 공사방법 B1보다 공사방법 C의 허용전류가 크기 때문입니다(부록 500-2의 표 A.52-5 참조). 또한 공사방법 B1, C의 차이는 부록 500-2의 표 52-3을 참고하시기 바랍니다(질의 2). 끝.
