[6389] 발전기 중성점 접지
수고가 많으십니다.
전기설비 기술기준에 상용전원과 비상전원은 서로 분리해서
시설하도록 되 있는 것으로 나와 있습니다.

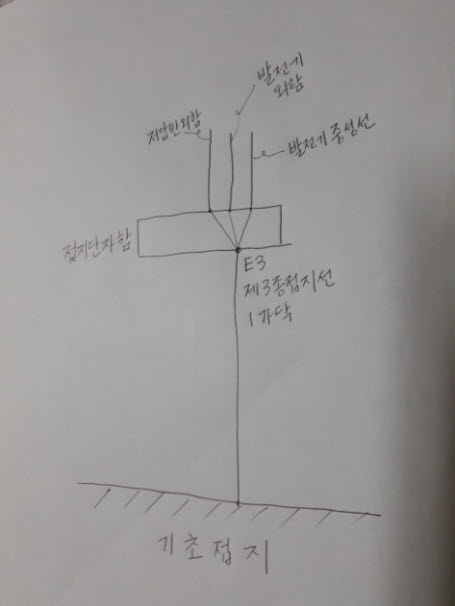

지금 진행되고 있는 공동주택 접지는 공통접지인데,
기초접지에서 접지단자함까지 제3종접지선이 1가닥만 올라와서
발전기 중성점 접지, 발전기 외함 접지, 수변전설비 저압반 외함 접지
3개에 나누어서 연결하도록 도면에 나와 있습니다.
위의 내용이 전기설비 기술기준에 적합한지 알고 싶습니다.
적합하지 않다면 올바른 답을 알고 싶습니다.
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영하오나, 우리 협회는 귀하의 현장상황을 잘 알 수 없으므로 현장설비의 적합성 여부는 전기설비 검사업무를 담당하는 기관 등에 문의하심이 타당할 것으로 사료됩니다.
2. 다만, 공통접지란 ｢전기설비기술기준의 판단기준｣ 제18조제6항에서 명시하는 바와 같이 고압 및 특고압과 저압 전기설비의 접지극이 서로 근접하여 시설되어 있는 변전소 또는 이와 유사한 곳에서 등전위가 형성되도록 고압·특고압접지 계통과 저압접지 계통을 공통으로 접지하는 방식을 의미함을 참고하시기 바랍니다. 끝.
