[6203] KECG 1703-2019 부록H 스트레스 전압및 기술기준교육중 수상태양광내용 검토건
안녕하십니까?
두가지 안건이 있어서 문의 드립니다.
1. KECG 1703-2019 부록 H 내용중 TN-b , TT 방식의 위험전압 계산 내용이 첨부 파일과 같이
수정되어야 하는 것이 맞는지 문의 드립니다.
2. 2019년 기술기준 교육내용중 수상태양광의 인체 감전 전류 수식에 오류가 있어
첨부 파일과 같이 수정되어야 하는 것이 맞는지 문의 드립니다.
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영합니다.

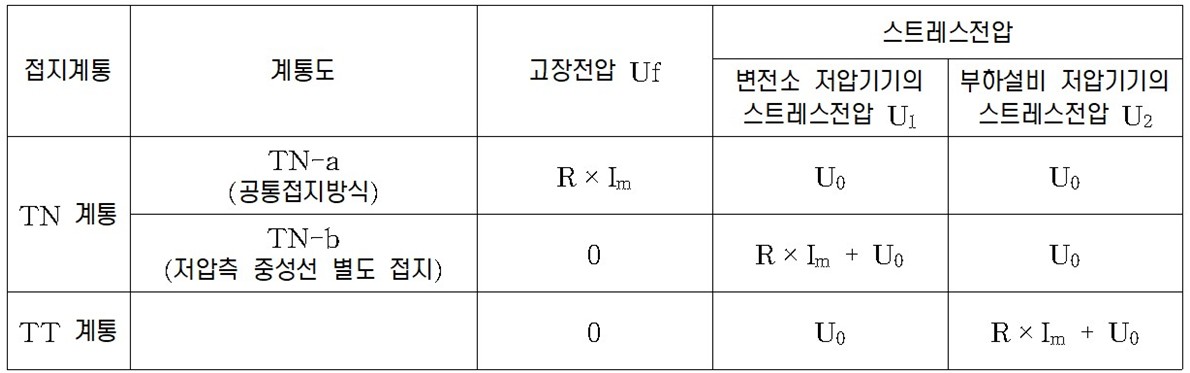

2. (질의 1) ｢접지시스템 설계방법에 관한 기술지침｣(KECG 1703-2019) ‘부록 H’는 고압 및 특고압 전로의 1선 지락시 인체감전전압과 저압기기의 스트레스전압을 만족하는 접지저항 값을 구하는 예시로서 저압계통의 접지방식에 따른 고장전압과 스트레스전압 발생상황을 정리하면 아래와 같습니다.
3. 아울러 귀하가 인용한 “<표 4-1> 허용상용주파 과전압” 도표는 KS C IEC 60364-4-44에서 제시하는 “고압계통이 지락상태가 되었을 때 저압측 기기가 견딜 수 있는 허용전압”으로서 본 예시와 같이 1kV를 초과하는 교류 설비에 대한 접지설계는 KS C IEC 61936-1의 ‘10. 접지시스템’에 따라 검토하여야 합니다.
따라서, 지침서의 부록 H는 통상 지락계전기의 동작시간이 0.5초, 0.2초인 실제 환경을 감안하고, KS C IEC 61936-1의 ‘10. 접지시스템’에 따라 검토한 예시로서 이에 대한 이론적 설명은 p.38-41 과 <표2-2>, <그림 2-22>를 참고하시기 바랍니다.
4. (질의 2) 2019년 11월 28일에 시행된 제14회 전기설비기술기준 기술세미나에서 발표된 “수상태양광의 접지시설 및 접지극의 시설방법” 발표 자료(p.69)의 ‘인체통과전류(IB)’는 지면의 제약으로 산출근거 제시를 생략하였으나 편집과정에서 계수표현이 잘못된 것으로 확인된 바, 귀하의 의견대로 교재 수식의‘RB’는 ‘rB’로 수정하는 것이 타당함을 알려드립니다. 감사합니다.
