[6195] '충전'단어 의미?
아래예시에서 나오는 기술기준에 자주 등장하는 '충전'부 이게 무슨뜻인가요???
아래예시)
1)변전소를 둘러싼 울타리는 2m이상을 설치 되어 있습니다. 변전소 구내에 설치하는 특고압 설비의(22.9kV) 충전부 울타리는 전기설비 기술기준의 판단기준 제31조,제44조에~~~~
2) 전기차 충전의 운영의 방식이 기존의 교류 공급에서 직류 공급으로 바뀌는 ~~~
이 두가지중에 2번 밧데리 충전은 알겠는데
1번항목의 충전부라는건 무슨뜻인지 잘모르겠읍니다,,설명좀 부탁드립니다
또 그 충전부라는게 "단자' ' 단자대' 하고는 다른건가요??
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영합니다.

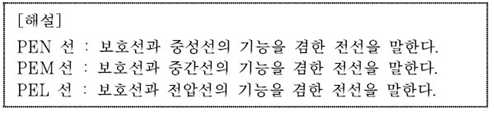

2. KS C IEC 60364에 의한 저압전기설비의 시설을 다룬 내선규정 5110-10에서 “충전부(Live part)란 중성선을 포함하여 정상동작 시에 활성화되는 전선 또는 도전성부위. 규정 상 PEN 선이나 PEM 선 또는 PEL 선은 포함하지 않는다. 【비고】이 개념은 감전의 위험을 반드시 의미하는 것은 아니다.”라고 명시하고 있으며 이때의 PEN 선, PEM 선, PEL 선의 개념은 아래와 같습니다.
3. 따라서 귀하 질의 중 1번 사례에서 ‘단자’, ‘단자대’가 충전부에 해당되는지의 여부는 현장 상황에 따라 달라질 것이므로 해당 설비의 설계 또는 관리주체에 문의하심이 타당할 것으로 사료되며 우리 협회 홈페이지 Q&A게시판 2420번(‘16.11.10) 내용도 참조하시기 바랍니다. 끝.
※ 2420번 질의 :
http://www.kea.kr/front/bbs/board.php?ID=open01_03&UID=2420&page=80
