[3441] 내선규정에 관련해서 질문드립니다.
안녕하십니까 전기를 공부하고있는 직장인 입니다.
전력퓨즈 관련해서 질문드립니다

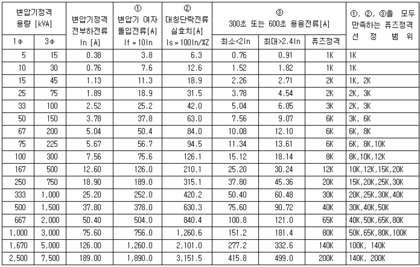

내선규정 705-5 방출형 파워퓨즈 정격전류선정
다음 표에서 마지막 퓨즈정격 선정범위에 해당하는 열에서
퓨즈정격이 퓨즈의 정격전류를 이야기하는 것인지
퓨즈 정격차단전류를 말하는 것인지 궁금하고
제 생각은 K 라고적어놓았기 때문에 KA로 해석해 정격차단전류를 말하는것 같지만
정격선정범위라 적어놨기에 일반적인 정격전류같기도 합니다.
그렇다면 보통 정격을 이야기하는것은 정격전류를 이야기하는것인지
추가로 선정범위를 정한 기준이 어떤것인지 추가로 여쭤봅니다.
감사합니다.
답변글
1. 귀하의 대한전기협회 방문을 환영합니다.
2. 귀하께서 질의하신 전력퓨즈 관련 내용이 지금은 개정 및 변경되었음을 알려드리며, 질의하신 내용과 가장 유사한 내선규정(2016) 3220-5의 표 3220-4 [“비 한류형 파워퓨즈(방출형)”의 정격전류 선정]를 기준으로 답변 드리겠습니다.
3. 내선규정(2016) 표 3220-4는 [일반적인(“K”Type) 22.9 kV-y급 변압기 보호용 퓨즈정격 선정 표]로서 ｢퓨즈정격 선정 범위｣ 칸의 수치는 퓨즈의 정격(전류)을 의미하며, 수치 뒤의 기호는 정격전류의 단위 [A] 대신 “K”Type임을 뜻하는 “K”를 사용한 것입니다.
4. 아울러 퓨즈정격의 산정방법에 대하여는 관련 기술서적 또는 인터넷 등의 자료를 참고하시기 바랍니다. 끝.
