[3053] 고압전선의 절연성능 및 절연내력 시험 리포트 관련하여
공정안전보고서 고압케이블의 절연성능 절연내력 테스트 리포트 관련문의입니다.
하기 케이블에 대한 절연성능 절연내력 테스트에 대한 법적기준이 있는지요?
AC220V 를 받아서 승압장치를 AC MAX.1000 이용하여 버너의 이그나이트를 사용하려 하는데
이그나이트까지 가는 케이블에(그림에서 붉은선) 대하여 절연성능및 절연내력 테스를 해야 하는지
문의 드립니다. 최대 전류는 1A 이며, 승압장치와 이그나이트까지 거리는 1.5m 정도 됩니다.

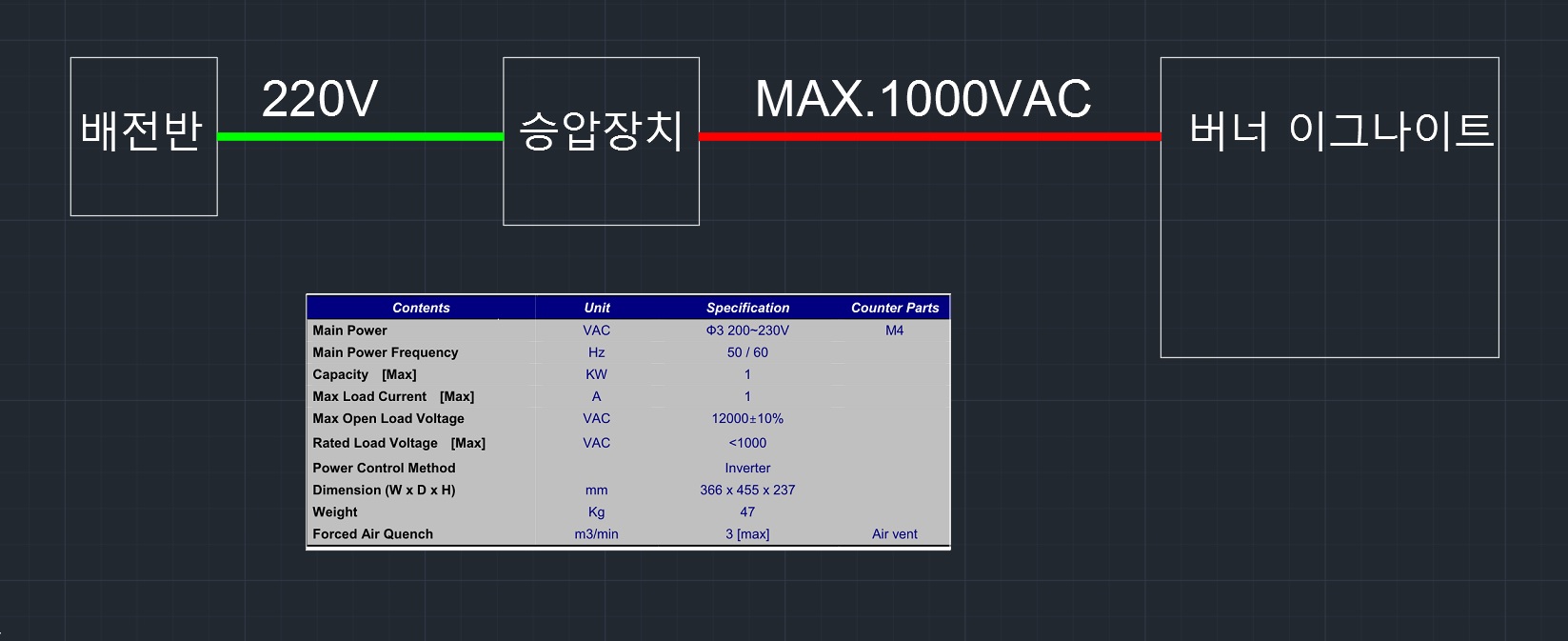

간략한 그림과 승압장치 첨부사양 첨부하오니 참조하시기 바랍니다.
답변글
1. 귀하의 대한전기협회 방문을 환영합니다.
2. 절연내력 및 절연 성능 테스트는 “제품의 사용되는 절연재료 특성 파악, 전기적 회로구성이 제대로 되어있는지 등”을 확인하기 위함입니다. 전기제품은 제품 규격에서 절연 성능을 테스트하고 있고, 전기설비를 시설하는 전로에 대해서는 전기설비기술기준 제52조(저압전로의 절연성능), 판단기준 제13조(전로의 절연저항 및 절연내력)에 관하여 규정하고 있습니다. 판단기준 제13조제2항에서 고압, 특고압 전로에 대한 절연내력 시험 전압 및 방법 등이 규정되어 있으므로 참조하시기 바랍니다.
