[10986] 전압강하 및 수전방식 질문
질의분야 : KEC > 전기 > 저압배선
안녕하세요

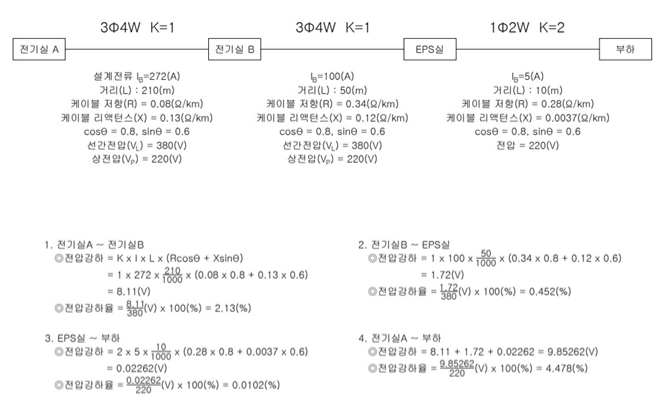

붙임과 같이 전압강하 및 수전방식에 대해 질문 드리오니 답변요청드리겠습니다.
1. 전압강하
가. 상기 계산에서 3상 4선식 1번과 2번 계산에서 전압강하율(%) 계산에 적용되는 전압은 위와같이 380(v)적용이 맞는지요? 아니면 220(v) 적용이 맞는지요?
나. 4번과 같이 전기실A에서 부하까지 전압강하 및 전압강하율 계산 내용이 맞게 계산한게 맞는지요? 틀리다면 어느부분이 틀린지 설명요청드립니다.
2. 수전방식
KEC 232.3.9 수용가 설비에서의 전압강하에서 아래 그림의 "전기실 A의 부하A"는 저압으로 수전하는 경우에 해당하는지? 고압이상으로 수전하는 경우에 해당하는지 질의드립니다.
답변글
1. 귀하의 대한전기산업연합회 홈페이지 방문을 환영합니다.
2. 3상4선식 220/380V 방식에서 220V는 전력선과 중성선간 전압(상전압)이며, 380V는 전력선간 전압(선간전압) 입니다. 따라서, 상전압의 전압강하율은 기준전압이 220V 이며, 선간전압의 전압강하율은 기준전압이 380V 입니다. 다만, 전압강하값 계산과정에서 선간 전압강하는 상 전압강하의 “√3” 배 이므로 상전압과 선간전압의 “전압강하율”은 동일합니다. (질의 1-가).
3. 우리협회는 공학적 계산이 필요한 질의에 답변이 어려우니 질의에 첨부하신 전압강하 계산식이 맞는지 여부는 귀하의 현장을 잘 알고 있는 전문가에게 문의하시기 바랍니다. (질의 1-나).
4. 첨부하신 그림은 전력회사에서 특고압으로 수전하고 있는 수전설비도로 보이므로 “부하 A”는 고압이상으로 수전하는 경우에 해당합니다. (KEC 핸드북 p.318 그림 H232.3-14 참조). 끝.
※ KEC 핸드북 ☞ https://kec.kea.kr/sub_tech/regulation_book.php?mode=ebook&cate=2024-2-2
