[10931] 232.31.3 금속덕트의 시설 8항 관련 질의
질의분야 : KEC > 전기 > 저압배선

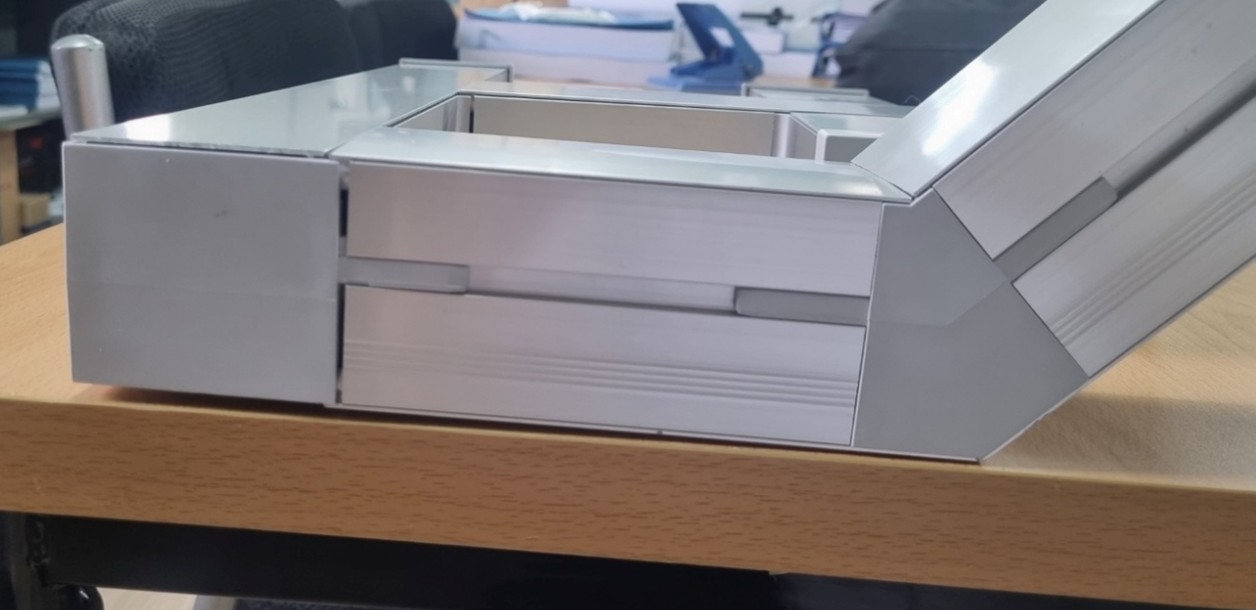

지하주차장 천정에 노출로 설치되는 이웃 연결설치 등기구의 금속덕트 연결 부위에 첨부 사진과 같이 합성수지 재질의 자재를 혼합 사용하는 것이
232.31.3 금속덕트의 시설, 8항 요건을 충족하는지 질의 드립니다.
8. 옥내에 이웃 연결하여 설치되는 등기구(서로 다른 끝을 연결하도록 설계된 등기구로서 내부에 전원공급용 관통배선을 가지는 것. “이웃 연결 설치 등기구”라 한다)는 다음에 따라 시설할 것. 가. 등기구는 레이스웨이(raceway, KS C 8465)로 사용할 수 없다. 다만, ｢전기용품 및 생활용품 안전관리법｣에 의한 안전인증을 받은 등기구로서 다음에 의하여 시설하는 경우는 예외로 한다. (1) 이웃 연결 설치 등기구는 KS C IEC 60598-1(등기구–제1부：일반 요구사항 및 시험)의“12 내구성 시험과 열 시험”에 적합한 것일 것. (2) 현수형 이웃 연결 설치 등기구는 개별 등기구에 대해 KS C 8465(레이스웨이)에 규정된 “6.3 정하중”에 적합한 것일 것. (3) 이웃 연결 설치 등기구에는“이웃 연결 설치 적합”표시와“최대 이웃 연결 설치 가능한 등기구의 수”를 표기할 것. (4) 232.31.1 및 232.31.3에 따라 시설할 것. (5) 이웃 연결 설치 등기구는 KS C IEC 61084-1(전기설비용 케이블 트렁킹 및 덕트 시스템–제1부：일반 요구사항)의“12 전기적 특성”에 적합하거나, 보호도체로 연결할 것. |
- 한국전기설비규정(KEC)에서 발췌 -
답변글
1. 귀하의 대한전기산업연합회 홈페이지 방문을 환영합니다.
2. 첨부하신 사진의 금속덕트가 232.31.3의 8의 요건을 충족하는지 우리협회에서 정확하게 판단하기 어렵습니다. 다만, 옥내에 이웃 연결하여 설치되는 등기구는 위 조항 (4)에서 232.31.3에 따라 시설하도록 하고 있습니다. 232.31.3의 1에 의해 덕트 상호간은 전기적으로 완전하게 접속하여야 하는데 연결부위를 사진과 같은 합성수지 재질의 자재를 사용하는 것은 금속덕트 상호간을 전기적으로 완전히 접속했다고 보기 어려울 것으로 사료되니 이 설비의 규정 충족여부는 전기안전 점검기관에 문의하시기 바랍니다. 끝.
