[10664] PC 구조의 피뢰 인하도선 문의
질의분야 : KEC > 전기 > 접지·피뢰설비
안녕하세요.
연일 격무에 수고가 많으십니다.
PC 구조 건축물의 피뢰설비 중,
KEC 152.2 인하도선 시스템에 대해 문의하고자 합니다.
CASE 1, CASE 2에 대한 질의에 답변 부탁드립니다.
[ CASE 1] | |
|
|

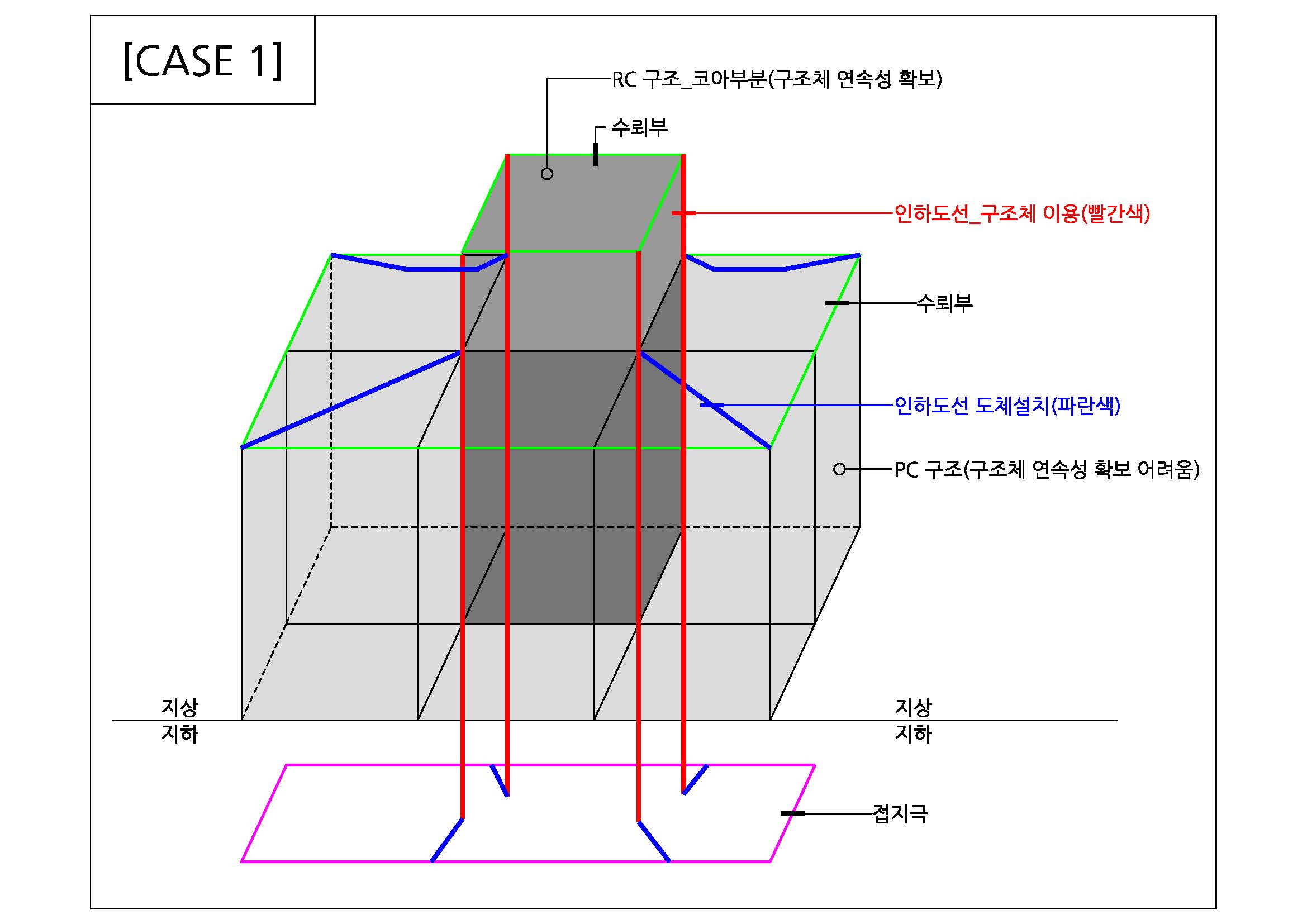

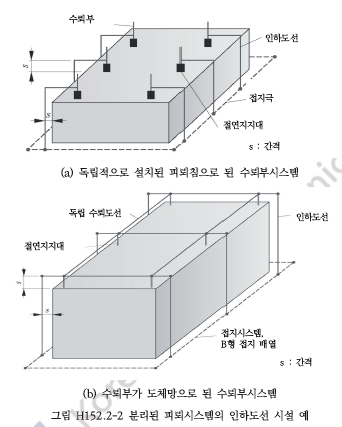

[그림 CASE 1] | [그림 KEC 핸드북 그림H152.2-2] |
1-1. 건축물 형태 : PC + RC 구조의 건축물 - [그림 CASE 1]과 같이 코아는 RC 구조, 나머지는 PC 구조 - RC 구조 -> 구조체가 전기적 연속성 확보됨 - PC 구조간 -> 전기적 연속성 확보 어려움 1-2. 질의 가. 인하도선을 RC 구조의 구조체 이용시(전기저항 0.2옴 만족 가정), 인하도선이 건축물의 코아부분으로 집중 됨. 그렇다면, PC 구조의 건축물이 인하도선 외부에 있는 구조 인데, KEC 규정에 위배 되는지 여부 확인 나. 이 경우, 피뢰시스템이 건축물/구조물과 분리되지 않은 시스템으로 환상도체를 설치하지 않아도 되는지? 다. 만약, KEC 규정에 부합하지 않아, 피뢰시스템이 건축물/구조물과 분리된 시스템으로 간주하여 인하도선을 건축물 외부로 설치시, [그림 KEC 핸드북 그림H152.2-2]의 예처럼 S:간격 만큼 띄워서 인하도선을 설치해야 하는지 여부와 함께, 인하도선의 등전위를 위한 환상도체를 20m 마다 설치해야 하는지? [주석] RC 구조 : REINFORCED CONCRETE 구조로, 현장에서 거푸집을 만들고 철근을 배치한 뒤 콘크리트를 타설하는 건축방법 PC 구조 : PRECAST CONCRETE 구조로, 공장에서 미리 제작되 부재(벽,보,기둥, 슬라브 등)를 현장에서 조립하는 건축방법 | |
[ CASE 2] | |
|
|

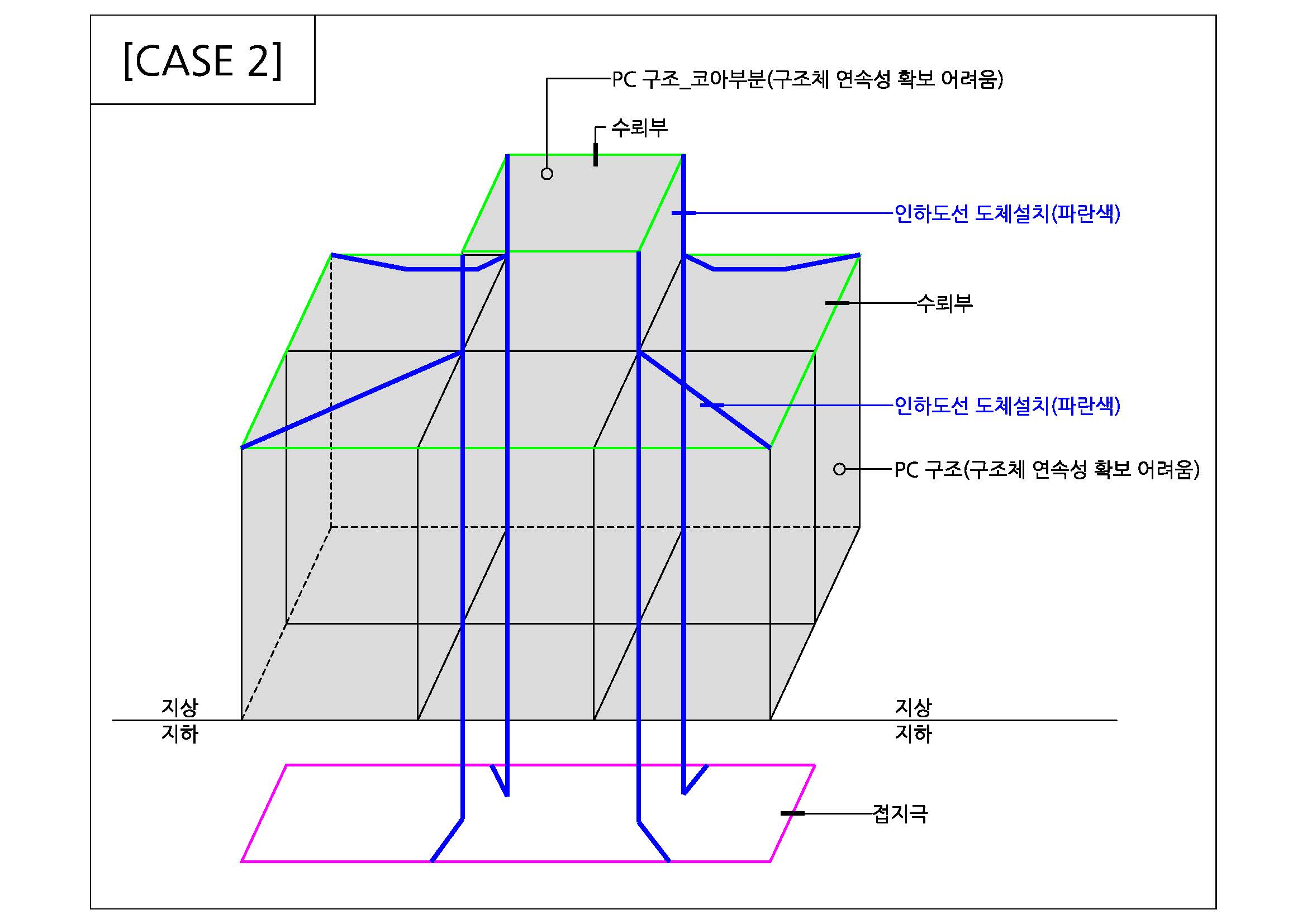

[그림 CASE 2] | [그림 KEC 핸드북 그림H152.2-2] |
2-1. 건축물 형태 : ALL PC 구조의 건축물 - 그림과 같이 건축물의 모든 부분이 PC 구조 - PC 구조 -> 전기적 연속성 확보 어려움 2-2. 질의 가. PC 구조상 인하도선 입상입하가 어려워 중간 코아부분의 EPS/TPS 공간을 이용하여 인하도선 설치 할 경우, 인하도선이 건축물의 코아부분으로 집중 됨. 이경우도 PC 구조의 건축물이 인하도선 외부에 있는 구조 인데, KEC 규정에 위배되는 여부 확인 나. 만약, KEC 규정에 부합하지 않아, 피뢰시스템이 건축물/구조물과 분리된 시스템으로 간주하여 인하도선을 건축물 외부로 설치시, [그림 KEC 핸드북 그림H152.2-2]의 예처럼 S:간격 만큼 띄워서 인하도선을 설치해야 하는지 여부와 함께, 인하도선의 등전위를 위한 환상도체를 20m 마다 설치해야 하는지? 다. 그리고, 안전이격거리 S는 아래와 같이 계산 하는게 맞는지? - 건축물 둘레 : 120m, 높이 : 60m - 인하도선 필요수량 : 120/20 = 6개 - S 이격거리 : KEC 핸드북 식 153-1 ki : 0.04 (LPS 등급 : 4등급), km : 1 (재료 : 공기), kc : 0.44 (인하도선 수 : 3개 이상) l : 간격이 고려되는 점에서 가장 가까운 등전위본딩 또는 접지극까지 수뢰부 또는 인하도선을 따라 측정한거리 -> 20m 마다 환상도체로 등전위 => s = (0.04/1) x 0.44 x 20 = 0.352m 따라서, 인하도선을 내부시스템과의 전기적 절연을 위해 내부 또는 외부에 0.352m 만큼 이격하여 설치 | |
답변글
1. 귀하의 대한전기협회 홈페이지 방문을 환영합니다.
2. 귀하께서 귀하 건물의 피뢰시스템 설치과 관련하여 자세한 시공방법을 질의하였으나 우리협회는 해당 현장에 대해 알 수 없으며 특정 현장의 전기설비 설계 또는 시공방법에 대한 자문 업무를 수행하지 않습니다. 인하도선 시스템은 KEC 핸드북의 관련부분을 참고하시어 전문가에게 문의하시기 바랍니다. 끝.
